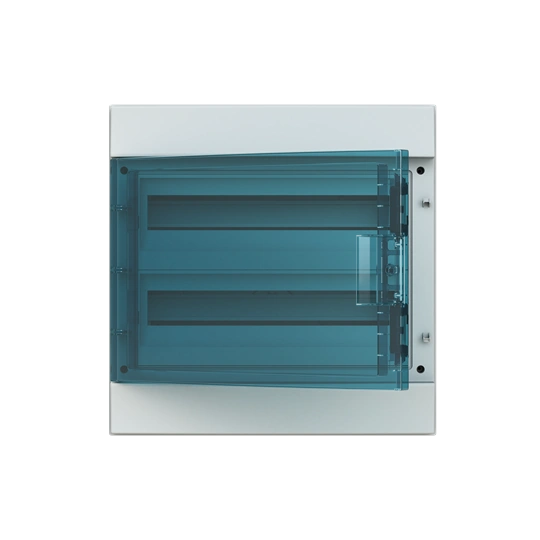

65P18X22A obudowa szara n/t, 36M, IP65, 125A, II klasa, 435x430x155mm (WxSxG) | szyny DIN | drzwi transparentne | N+PE śrubowe
65P18X22A obudowa szara n/t, 36M, IP65, 125A, II klasa, 435x430x155mm (WxSxG) | szyny DIN | drzwi transparentne | N+PE śrubowe
400,71 zł
Bielsko
Kluczowe cechy i korzyści
Przełączaj między wersjami MISTRAL65 i MISTRAL65H, aby porównać ich najważniejsze rozwiązania.
Gładkie powierzchnie
Gładka, jednolita powierzchnia boczna obudowy dla estetycznego wykończenia instalacji.
Mocowanie klasy II
Wewnętrzne sloty niewidoczne z zewnątrz, zatrzaski z podwójną izolacją.
Dodatkowy moduł
Rozbudowa przez usunięcie wstępnie naciętych elementów obudowy.
Zamek na klucz (opcja)
Ergonomiczny uchwyt z zatrzaskiem, opcjonalny zamek na klucz.
Przesłabienia jednostronne
Jedna strona z przesłabieniami pod dławice, druga gładka.
Wprowadzenie kanałów kablowych
Akcesorium do wprowadzania kanałów kablowych u góry lub u dołu obudowy.
Do instalacji PV i napowietrznych
Odporność na UV, sól i pył oraz Ui do 1500 V DC - do fotowoltaiki i aplikacji na zewnątrz.
Przesłabienia jednostronne
Jedna strona z przesłabieniami pod dławice, druga gładka.
Metalowe płyty montażowe
Montaż wyłączników XT1 i XT2 oraz aparatury automatyki.
Przestronne wnętrze
Szeroka, bezpieczna przestrzeń na wyposażenie wewnętrzne.
Bogactwo akcesoriów
Szeroki wybór dławic i akcesoriów instalacyjnych.
Drzwi wewnętrzne
Integracja sygnalizacji i przycisków do zastosowań automatyki.
Przemyślane w każdym detalu
Kliknij oznaczone punkty (+), aby poznać rozwiązania zastosowane w obu wersjach: MISTRAL65 i MISTRAL65H.
MISTRAL65 · wersja standardowa
Tylne wsporniki montażowe
Praktyczne tylne wsporniki zapewniają stabilne i pewne mocowanie do ściany.
Śruby niewypadające
Każdy panel czołowy ma śruby niewypadające, co zapewnia wygodę i bezpieczeństwo.
Boczne przesłabienia
Boczne przesłabienia oferują dodatkowe drogi wprowadzenia przewodów.
Podwójna uszczelka
Podwójna uszczelka panelu czołowego zapewnia lepszą szczelność.
Podwójna izolacja (klasa II)
Akcesoria i detale zaprojektowano tak, aby zachować podwójną izolację.
MISTRAL65H · wersja wzmocniona
Gładka powierzchnia i przesłabienia
Gładka powierzchnia z jednej strony, przesłabienia pod dławice z drugiej.
Śruby niewypadające
Każdy panel czołowy ma śruby niewypadające, co zapewnia wygodę i bezpieczeństwo.
Wzmocniona konstrukcja
Przeznaczona do instalacji fotowoltaicznych (PV) oraz aplikacji napowietrznych.
Pełna symetria frontu
Idealna symetria frontu pozwala odwrócić kierunek otwierania drzwi.
Budowa i elementy składowe
Najedź na pozycję listy, aby zobaczyć jej numer na ilustracji - lub na punkt na ilustracji, aby podświetlić opis.
Wersja standardowa
1
2
3
4
5
6
7
8
9
10
11
12
13
Dane techniczne - wersja standardowa
Parametry wspólne dla całej rodziny MISTRAL65 (4-72 moduły), zgodne z deklaracją zgodności UE.
- Kolor: RAL 7035 (szary)
- Typ drzwi: przezroczyste
- Klasa ochronności: II (podwójna izolacja)
- Stopień ochrony: IP65 przy prawidłowo uszczelnionych wprowadzeniach (dławice); bez nich IP41
- Odporność na udary: IK09
- Odporność ogniowa: GWT 650 °C
- Szyna montażowa TH35: regulacja rozstawu 125/150 mm oraz głębokości montażu 56 lub 84 mm - dla aparatów S200 i kompaktowych Tmax XT
- Ruszt z szyną montażową: demontowalny, dla wygodnego okablowania
- Materiał: termoplastyczny, bezhalogenowy
- Temperatura pracy: od −25 °C do +60 °C
- Prąd znamionowy: do 125 A
- Normy odniesienia: EN 60670-24:2013, IEC 60670-1:2005, EN IEC 63000:2018
Dane techniczne - wersja wzmocniona (MISTRAL65H)
Przeznaczona przede wszystkim do instalacji fotowoltaicznych (PV) oraz aplikacji napowietrznych - dzięki odporności na UV, napięciu izolacji 1500 V DC i zgodności z EN 62208-2.
- Kolor: RAL 7035 (szary)
- Zastosowania: instalacje fotowoltaiczne (PV) oraz aplikacje napowietrzne
- Klasa ochronności: II (podwójna izolacja)
- Stopień ochrony: IP65
- Odporność na udary: IK10 (20 J)
- Napięcie izolacji Ui: 1000 V AC / 1500 V DC
- Odporność ogniowa: GWT 750 °C
- Odporność środowiskowa: sól, pył, promieniowanie UV
- Materiał: termoplastyczny, bezhalogenowy
- Płyty montażowe: metalowe (wyłączniki XT1 i XT2)
- Konstrukcja: wzmocniona, odwracalny kierunek otwierania drzwi
- Normy odniesienia: EN 62208-2:2011-08, EN IEC 63000:2018
