Automat zmierzchowy AZ-112-LED na szynę z zewnętrzną sondą, przekaźnik InRush16 A (160 A/20 ms)
Automat zmierzchowy AZ-112-LED na szynę z zewnętrzną sondą, przekaźnik InRush16 A (160 A/20 ms)
Kod produktu:F&F-125481-AZ-112-LED
Producent:F&F Filipowski Spółka Komandytowa
Seria:AZ
Index producenta:AZ-112-LED
Kategoria:Automaty zmierzchowe

145,32 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

AZ-112-LED

Automat zmierzchowy AZ-112-LED 230 V

Automat zmierzchowy LED do sterowania oświetleniem

Automat zmierzchowy AZ-112-LED 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zmroku i wyłączania go o świcie. Urządzenie współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, która mierzy natężenie światła naturalnego i pozwala sterować oświetleniem zewnętrznym bez ręcznej obsługi. To praktyczne rozwiązanie do ogrodów, placów, ulic, wystaw, posesji, reklam oraz innych instalacji, w których wymagana jest niezawodna automatyka oświetlenia ulicznego lub budynkowego. Model AZ-112-LED został zaprojektowany z myślą o źródłach światła LED, które mimo niskiego zużycia energii generują wysokie prądy udarowe podczas załączania. Zastosowany model przekaźnik automatu umożliwia poprawną pracę przy impulsach do 120 A/20 ms, dzięki czemu urządzenie lepiej radzi sobie z obciążeniami typowymi dla nowoczesnego oświetlenia LED niż klasyczne włączniki zmierzchowe. Maksymalny prąd obciążenia AC-1 wynosi 16 A, a separowany styk 1×NO ułatwia bezpieczne włączenie urządzenia w instalację sterowania. Regulowany próg zadziałania w zakresie 2–1000 lx pozwala dopasować moment załączenia światła do warunków otoczenia i wymagań użytkownika. Potencjometr umożliwia ustawienie wcześniejszego lub późniejszego włączenia, a wbudowane opóźnienia działania ograniczają wpływ chwilowych zakłóceń świetlnych, takich jak błyski czy wyładowania atmosferyczne. Dzięki temu zmierzchówka działa stabilnie i przewidywalnie w codziennej eksploatacji. Obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 oraz zaciski śrubowe sprawiają, że automat można łatwo zainstalować w rozdzielnicy. Sonda o stopniu ochrony IP65 jest przystosowana do pracy w warunkach zewnętrznych, a sam automat pracuje w zakresie temperatur od -25 do 50°C. AZ-112-LED to funkcjonalne rozwiązanie dla osób szukających urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które wspiera oszczędność energii, poprawia komfort obsługi instalacji i zwiększa automatyzację procesów związanych z oświetleniem.
Automat zmierzchowy AZ-112-LED 230 V

Dlaczego warto wybrać AZ-112-LED?

Zasilanie 195–253 V AC

Obciążenie AC-1 do 16 A

Odporność LED 120 A/20 ms

Regulacja progu 2–1000 lx

Sonda zewnętrzna IP65 Ø10 mm

Montaż na szynie DIN TH-35

Szerokość jednego modułu 18 mm

Styk separowany 1×NO

Pobór mocy 0,56 W

AZ-112-LED obsługuje obciążenia LED, które podczas załączania mogą generować wysokie impulsy prądowe. Element wykonawczy urządzenia zapewnia poprawną pracę przy udarach do 120 A/20 ms, co zwiększa niezawodność sterowania nowoczesnym oświetleniem zewnętrznym.

Zakres nastawy 2–1000 lx umożliwia dopasowanie momentu załączenia do lokalnych warunków oświetleniowych. Użytkownik może ustawić pracę automatu tak, aby światło włączało się wcześniej lub później, zgodnie z wymaganiami instalacji.

Wbudowane opóźnienie włączenia około 10 s i wyłączenia około 20 s ogranicza przypadkowe przełączenia wywołane chwilowymi zmianami światła. To szczególnie ważne w instalacjach zewnętrznych narażonych na błyski, refleksy i zakłócenia atmosferyczne.
Automat zmierzchowy AZ-112-LED 230 V Automat zmierzchowy AZ-112-LED 230 V Automat zmierzchowy AZ-112-LED 230 V
Automatyczne sterowanie

Automatyczne sterowanie

Załącza światło o zmierzchu i wyłącza o świcie.

Kompaktowy montaż

Kompaktowy montaż

Zajmuje jeden moduł w rozdzielnicy elektrycznej.

Praca zewnętrzna sondy

Praca zewnętrzna sondy

Hermetyczna sonda IP65 umożliwia pomiar światła na zewnątrz.

Automat zmierzchowy AZ-112-LED 230 V

Poznaj inne zalety AZ-112-LED

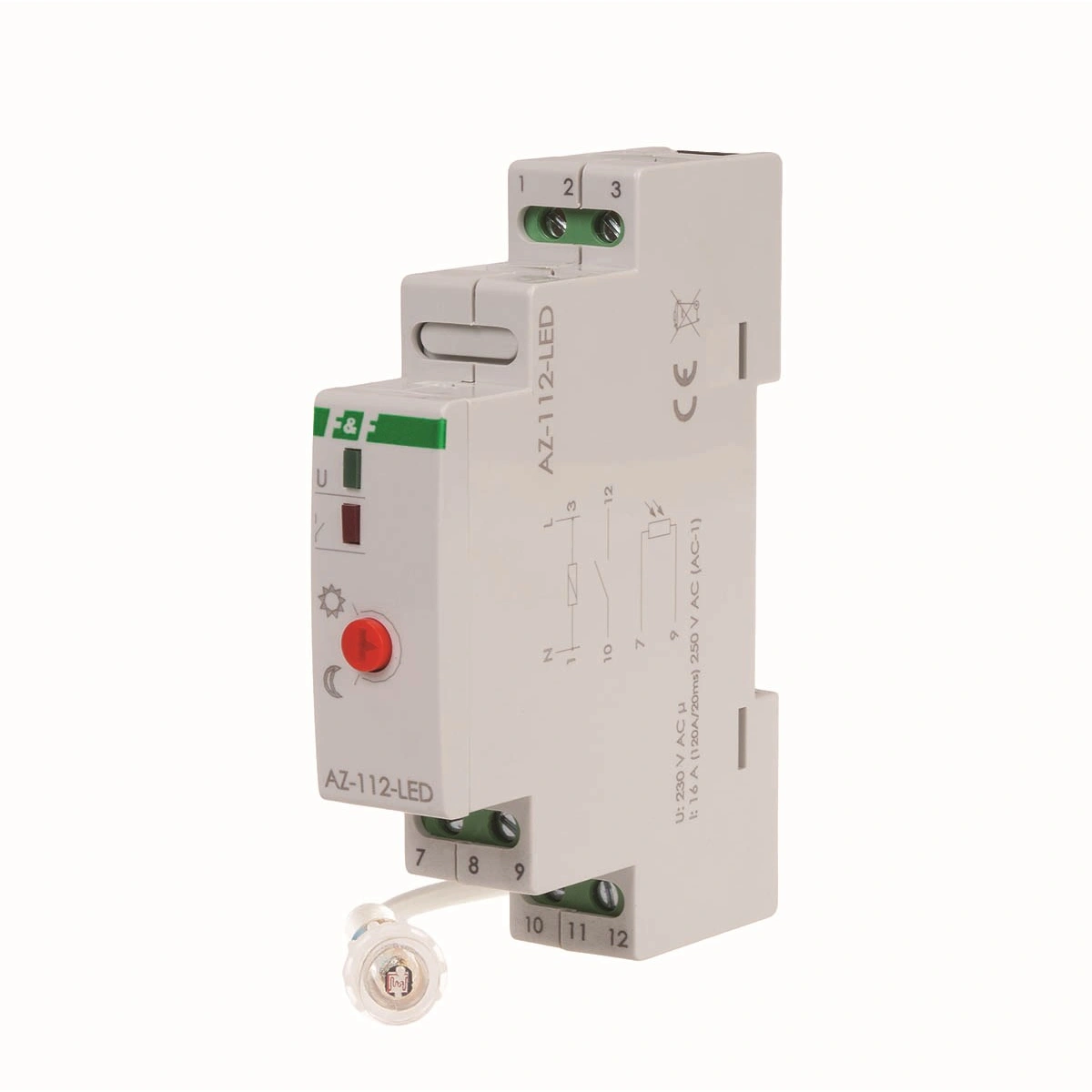

Urządzenie ma obudowę o szerokości jednego modułu 18 mm, przeznaczoną do montażu w rozdzielnicy elektrycznej.

Na obudowie widoczne są zaciski śrubowe do podłączenia zasilania, sondy zewnętrznej oraz separowanego styku NO.

Na froncie znajduje się dostępny potencjometr do ustawiania progu zadziałania, regulowany wkrętakiem.

W zestawie znajduje się zewnętrzna sonda Ø10 mm z przewodem, przeznaczona do montażu w miejscu dostępu światła dziennego.

Konstrukcja obudowy jest przystosowana do osadzenia na standardowej szynie montażowej DIN TH-35 w skrzynce rozdzielczej.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Napięcie znamionowe
230 V
Częstotliwość znamionowa
50-50 Hz
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Maks. moc przełączana LED
250 W
Szerokość wyrażona liczbą modułów
1
Maksymalna długość przewodu czujnika
10 m
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Głębokość wbudowania
65 mm
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.


Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS-UNI

Zasilanie:             12 ÷ 264 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:             na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Włącznik/wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu. Do zastosowania np. do oświetlenia ogrodu.

Pliki do pobrania

AZ-112-LED-declaration-pref-origin-status-1.pdf
AZ-112-LED-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
az-azh-awz-deklaracja-ce-2025.pdf
az-112-led-230-v-instrukcja-obslugi.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.075
Szerokość netto 0.075
Długość netto 0.075
Głębokość netto0.075
Sposób montażu czujnika Inne
Z programowanym wyłączeniem na noc
Maksymalna długość przewodu czujnika [m] 10 m
Znamionowy prąd załączania [A] 16 A
Stopień ochrony (IP) IP20
Maksymalna zdolność łączeniowa dla świetlówek [VA] 600 VA
Głębokość wbudowania [mm] 65 mm
Maksymalna zdolność łączeniowa dla żarówek [W] 2000 W
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA] 750 VA
Maksymalny prąd załączania (cos φ = 0,6) [A] 12 A
Stopień ochrony (IP) czujnika IP65
Szerokość wyrażona liczbą modułów1
Napięcie znamionowe [V] 230 V
Częstotliwość znamionowa 50-50 Hz
Maks. moc przełączana LED [W] 250 W
Wejście dla przycisku
Sposób montażu Szyna DIN
Zakres regulacji jasności 2-1000 lx
