Automat zmierzchowy AZ-112 na szynę/Automaty zmierzchowe/Aparatura sterująca/Automatyka/
Automat zmierzchowy AZ-112 na szynę
Automat zmierzchowy AZ-112 na szynę
Kod produktu:F&F-068499-AZ-112
Producent:F&F Filipowski Spółka Komandytowa
Seria:AZ
Index producenta:AZ-112
Kategoria:Automaty zmierzchowe

128,60 zł

brutto
sztuka
7 sztuka

Bielsko

24 h
Zobacz więcej magazynów (3)
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

AZ-112

Automat zmierzchowy AZ-112 230 V

Automat zmierzchowy AZ-112 230 V z sondą zewnętrzną

Automat zmierzchowy AZ-112 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak oświetlenie ulic, placów, wystaw, reklam, podjazdów, posesji oraz innych obszarów wymagających niezawodnej automatyki oświetlenia. To praktyczna zmierzchówka do zastosowań domowych, budynkowych i technicznych, pozwalająca ograniczyć ręczną obsługę instalacji oraz poprawić komfort i oszczędność energii. Model AZ-112 współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, którą można umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Takie rozwiązanie ułatwia prawidłowy pomiar oświetlenia i pozwala zamontować moduł sterujący w rozdzielnicy, a czujnik w dogodnym punkcie instalacji. Regulowany próg zadziałania w zakresie 2÷1000 lx umożliwia dopasowanie momentu załączenia światła do warunków otoczenia i potrzeb użytkownika. Urządzenie wyposażono w przekaźnikowy element wykonawczy ze stykiem 1 × NO oraz separacją styku. Maksymalny prąd przy obciążeniu typu AC-1 wynosi 16 A, co pozwala stosować automat w wielu typowych obwodach oświetleniowych. Wbudowane opóźnienie załączenia około 10 s i wyłączenia około 20 s ogranicza wpływ krótkotrwałych zakłóceń, takich jak błyski, refleksy czy wyładowania atmosferyczne, stabilizując pracę instalacji. AZ-112 jest montowany na szynie DIN TH-35 i zajmuje tylko jeden moduł 18 mm, dlatego łatwo mieści się w standardowych rozdzielnicach. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Niski pobór mocy 0,56 W oraz praca w temperaturze od -25 do 50°C wspierają efektywne i trwałe działanie w codziennych instalacjach. To rozwiązanie dla osób szukających niezawodnego urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które usprawnia sterowanie oświetleniem zewnętrznym oraz automatykę oświetlenia ulicznego.
Automat zmierzchowy AZ-112 230 V

Dlaczego warto wybrać AZ-112?

Zasilanie 195÷253 V AC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Zewnętrzna sonda IP65 Ø10 mm

Styk NO z separacją

Opóźnienie przeciw zakłóceniom

Montaż na szynie DIN TH-35

Szerokość jednego modułu 18 mm

Temperatura pracy -25÷50°C

AZ-112 samoczynnie załącza oświetlenie po zmierzchu i wyłącza je o świcie. Dzięki temu ogranicza konieczność ręcznej obsługi, poprawia wygodę użytkowania instalacji oraz wspiera oszczędność energii w oświetleniu zewnętrznym, reklamowym i technicznym.

Zakres nastawy 2÷1000 lx pozwala dopasować moment włączenia odbiornika do lokalnych warunków oświetleniowych. Regulacja potencjometrem umożliwia ustawienie wcześniejszego lub późniejszego załączania, co ułatwia optymalizację pracy instalacji.

Zewnętrzny czujnik światłoczuły o stopniu ochrony IP65 można zamontować w miejscu najlepiej odwzorowującym naturalne światło dzienne. Oddzielenie sondy od modułu w rozdzielnicy zwiększa elastyczność montażu i stabilność działania automatu.
Automat zmierzchowy AZ-112 230 V Automat zmierzchowy AZ-112 230 V Automat zmierzchowy AZ-112 230 V
Kompaktowy format

Kompaktowy format

Zajmuje tylko jeden moduł w rozdzielnicy.

Stabilna praca

Stabilna praca

Opóźnienia ograniczają reakcję na chwilowe zakłócenia.

Uniwersalne zastosowanie

Uniwersalne zastosowanie

Do oświetlenia ulic, placów, reklam i posesji.

Automat zmierzchowy AZ-112 230 V

Poznaj inne zalety AZ-112

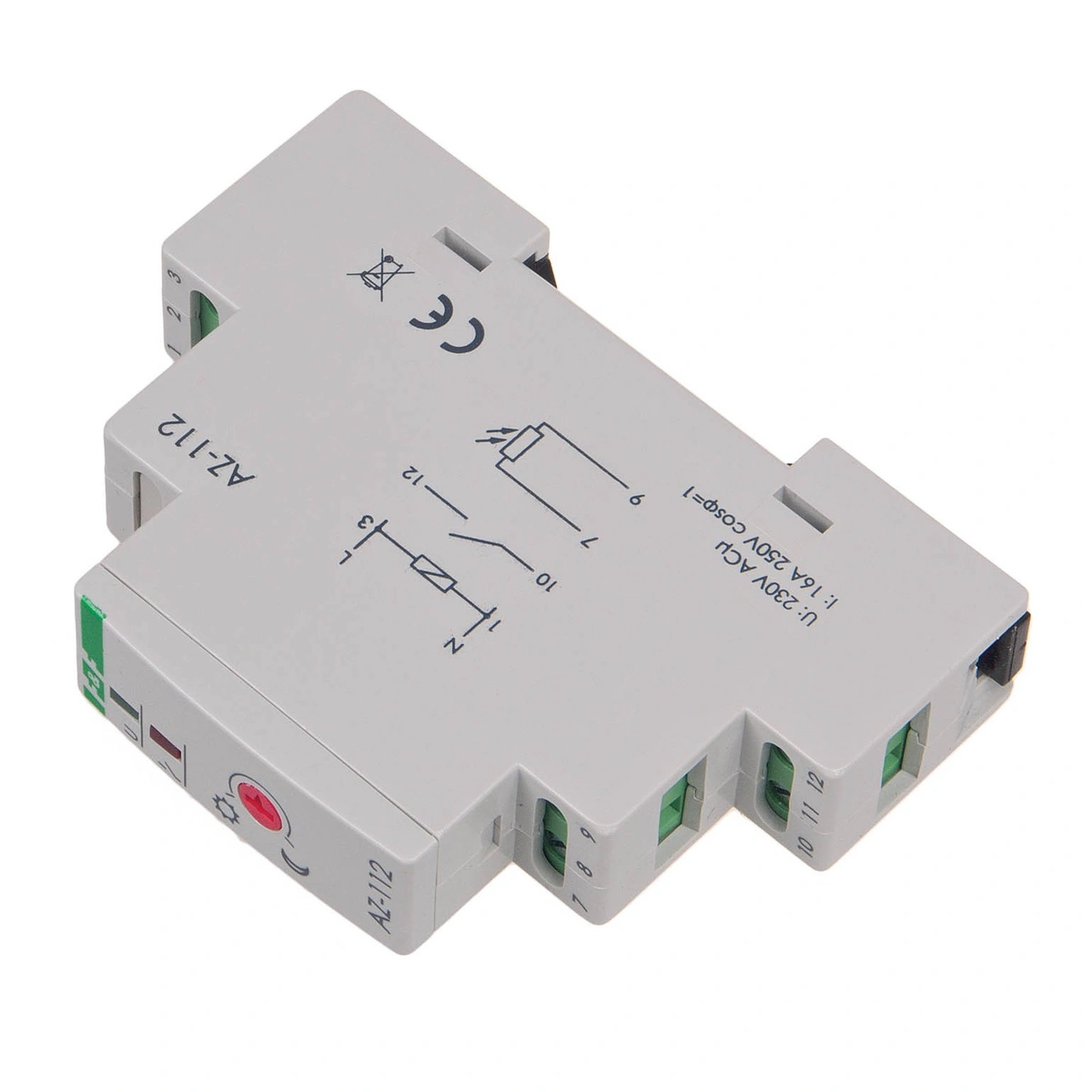

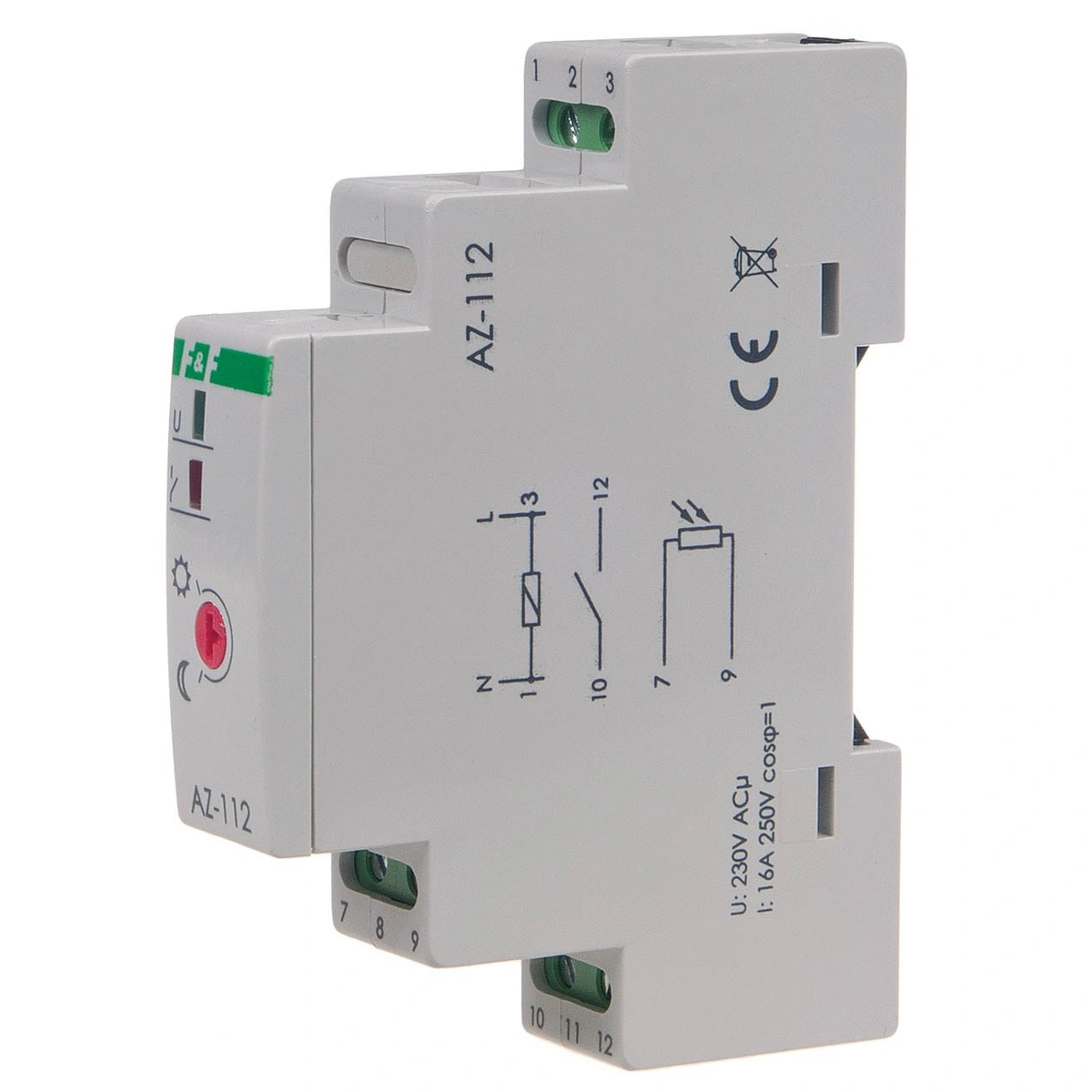

Widoczna, wąska obudowa w standardzie jednego modułu umożliwia montaż urządzenia w rozdzielnicy elektrycznej na szynie DIN TH-35.

Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania, sondy oraz sterowanego obwodu zgodnie z oznaczeniami urządzenia.

Na panelu przednim znajduje się regulacja progu zadziałania obsługiwana wkrętakiem, z oznaczeniami kierunku ustawienia załączenia.

Widoczne opisy zacisków pomagają zidentyfikować przyłącze zasilania, wejście sondy oraz separowany styk wykonawczy NO.

W komplecie znajduje się mała hermetyczna sonda światłoczuła Ø10 mm z przewodem, przeznaczona do montażu poza rozdzielnicą.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Częstotliwość znamionowa
50-50 Hz
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Szerokość wyrażona liczbą modułów
1
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Napięcie znamionowe
230 V
Maks. moc przełączana LED
250 W
Maksymalna długość przewodu czujnika
10 m
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Głębokość wbudowania
65 mm
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.


Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS-UNI

Zasilanie:             12 ÷ 264 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:             na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Włącznik/wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu. Do zastosowania np. do oświetlenia ogrodu.

Pliki do pobrania

AZ-112-declaration-pref-origin-status-1.pdf
AZ-112-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
az-112-instrukcja-obslugi.pdf
az-112-schemat-cad-dxf.dxf
az-azh-awz-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.102
Szerokość netto 0.041
Długość netto 0.095
Głębokość netto0.07
Sposób montażu czujnika Inne
Z programowanym wyłączeniem na noc
Maksymalna długość przewodu czujnika [m] 10 m
Znamionowy prąd załączania [A] 16 A
Stopień ochrony (IP) IP20
Maksymalna zdolność łączeniowa dla świetlówek [VA] 600 VA
Głębokość wbudowania [mm] 65 mm
Maksymalna zdolność łączeniowa dla żarówek [W] 2000 W
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA] 750 VA
Maksymalny prąd załączania (cos φ = 0,6) [A] 12 A
Stopień ochrony (IP) czujnika IP65
Szerokość wyrażona liczbą modułów1
Napięcie znamionowe [V] 230 V
Częstotliwość znamionowa 50-50 Hz
Maks. moc przełączana LED [W] 250 W
Wejście dla przycisku
Sposób montażu Szyna DIN
Zakres regulacji jasności 2-1000 lx
