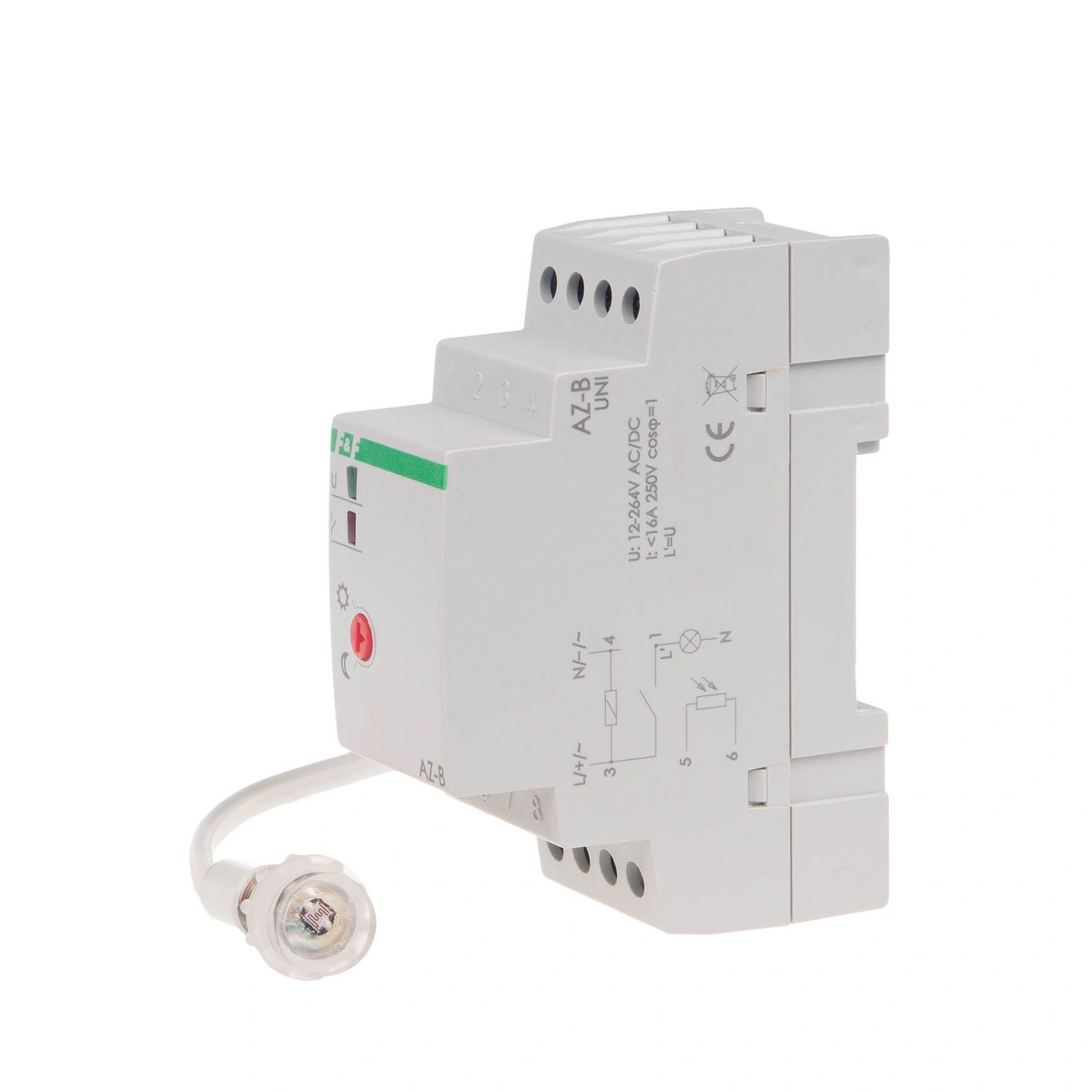

Automat zmierzchowy Un=12-264V, I=16A, zewn. sonda herm., 2 moduły
Automat zmierzchowy Un=12-264V, I=16A, zewn. sonda herm., 2 moduły
Kod produktu:F&F-015750-AZ-B-UNI
Producent:F&F Filipowski Spółka Komandytowa
Seria:AZ
Index producenta:AZ-B-UNI
Kategoria:Automaty zmierzchowe

140,10 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

AZ-B-UNI

Automat zmierzchowy AZ-B UNI

Automat zmierzchowy AZ-B UNI do sterowania oświetleniem

Automat zmierzchowy AZ-B UNI to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zmroku i wyłączania go o świcie. Urządzenie sprawdza się w instalacjach automatyki budynkowej, domowej oraz użytkowej, szczególnie przy sterowaniu oświetleniem zewnętrznym ulic, placów, wystaw, reklam, podjazdów i terenów wokół obiektów. Dzięki zewnętrznej sondzie światłoczułej Ø10 mm automat reaguje na rzeczywiste natężenie światła dziennego w miejscu pomiaru, a regulowany próg zadziałania 2÷1000 lx pozwala dopasować moment załączenia do charakteru instalacji. AZ-B UNI obsługuje szeroki zakres zasilania 12÷264 V AC/DC a maksymalny prąd załączenia dla obciążenia typu AC-1 wynosi 16 A Wbudowane opóźnienie włączenia i wyłączenia ogranicza przypadkowe przełączenia wywołane chwilowymi zakłóceniami, takimi jak błyski czy wyładowania atmosferyczne. To praktyczna zmierzchówka do modernizacji i budowy instalacji, w których liczy się wygoda, oszczędność energii oraz niezawodna automatyka oświetlenia ulicznego. Produkt dobrze wpisuje się w kategorię wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, zapewniając proste, przewodowe sterowanie oświetleniem zewnętrznym bez potrzeby ręcznej obsługi.
Automat zmierzchowy AZ-B UNI

Dlaczego warto wybrać AZ-B-UNI?

Zasilanie 12÷264 V AC/DC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Zewnętrzna sonda Ø10 mm

Sonda o ochronie IP65

Opóźnienie włączenia około 10 s

Opóźnienie wyłączenia około 20 s

Montaż na szynie DIN TH-35

Niski pobór mocy 0,56 W

AZ-B UNI pracuje z napięciem 12÷264 V AC/DC, co ułatwia zastosowanie w różnych instalacjach sterowania oświetleniem. Jeden model może być wykorzystany zarówno w układach niskonapięciowych, jak i w typowych systemach zasilania sieciowego, ograniczając konieczność dobierania wielu wariantów urządzenia.

Regulowany próg zadziałania w zakresie 2÷1000 lx pozwala ustawić moment załączenia oświetlenia zgodnie z warunkami otoczenia i wymaganiami użytkownika. Regulacja potencjometrem umożliwia wcześniejsze lub późniejsze załączenie, co pomaga zoptymalizować komfort, bezpieczeństwo i zużycie energii.

Układ opóźniający załączenie i wyłączenie stabilizuje pracę automatu, ograniczając reakcję na krótkotrwałe zmiany oświetlenia. Dzięki temu urządzenie nie przełącza obwodu przypadkowo pod wpływem błysków, chwilowego zacienienia lub zakłóceń atmosferycznych, co zwiększa niezawodność instalacji.
Automat zmierzchowy AZ-B UNI Automat zmierzchowy AZ-B UNI Automat zmierzchowy AZ-B UNI
Automatyczne sterowanie

Automatyczne sterowanie

Załącza oświetlenie o zmierzchu i wyłącza o świcie.

Praca z sondą

Praca z sondą

Pomiar światła realizowany przez zewnętrzny czujnik.

Instalacja modułowa

Instalacja modułowa

Przeznaczony do rozdzielnic i szyny 35 mm.

Automat zmierzchowy AZ-B UNI

Poznaj inne zalety AZ-B-UNI

Urządzenie ma obudowę modułową o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicy.

Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania, wyjścia przekaźnikowego oraz sondy zewnętrznej.

Widoczny element regulacyjny umożliwia ustawienie progu zadziałania wkrętakiem, z oznaczeniem kierunku wcześniejszego lub późniejszego załączenia.

W komplecie znajduje się mała hermetyczna sonda światłoczuła Ø10 mm z przewodem, przeznaczona do montażu poza rozdzielnicą.

Konstrukcja obudowy jest przystosowana do osadzenia na standardowej szynie DIN TH-35 w skrzynce rozdzielczej.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Częstotliwość znamionowa
0-60 Hz
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Szerokość wyrażona liczbą modułów
2
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Napięcie znamionowe
230 V
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maks. moc przełączana LED
250 W
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Maksymalna długość przewodu czujnika
10 m
Głębokość wbudowania
65 mm
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.


Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Pliki do pobrania

AZ-B-UNI-declaration-pref-origin-status-1.pdf
AZ-B-UNI-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
az-b-uni-instrukcja-obslugi.pdf
az-b-24-v-schemat-cad-dxf.dxf
az-azh-awz-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.125
Szerokość netto 0.056
Długość netto 0.095
Głębokość netto0.07
Sposób montażu czujnika Inne
Z programowanym wyłączeniem na noc
Maksymalna długość przewodu czujnika [m] 10 m
Znamionowy prąd załączania [A] 16 A
Stopień ochrony (IP) IP20
Maksymalna zdolność łączeniowa dla świetlówek [VA] 600 VA
Głębokość wbudowania [mm] 65 mm
Maksymalna zdolność łączeniowa dla żarówek [W] 2000 W
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA] 750 VA
Maksymalny prąd załączania (cos φ = 0,6) [A] 12 A
Stopień ochrony (IP) czujnika IP65
Szerokość wyrażona liczbą modułów2
Napięcie znamionowe [V] 230 V
Częstotliwość znamionowa 0.00000000-60.00000000 Hz
Maks. moc przełączana LED [W] 250 W
Wejście dla przycisku
Sposób montażu Szyna DIN
Zakres regulacji jasności 2-1000 lx
