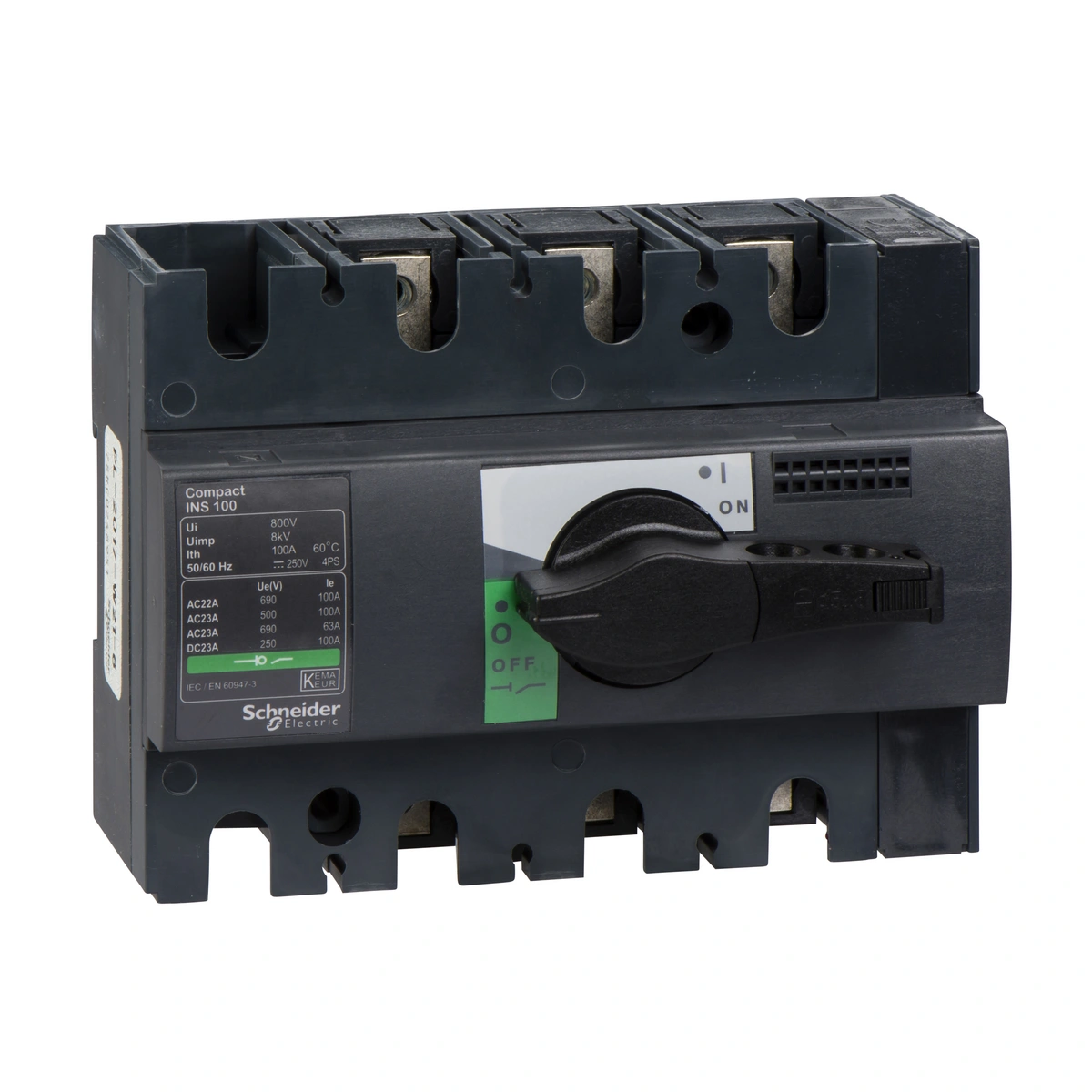

Compact INS INV, rozłącznik INS100 100A 3P
Compact INS INV, rozłącznik INS100 100A 3P
Kod produktu:SCHNE-016634-28908
Producent:Schneider Electric Polska Sp. z o.o.
Index producenta:28908
Kategoria:Rozłączniki izolacyjne

545,62 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
Compact INS100 to 3-biegunowy, nieautomatyczny rozłącznik z czarnym uchwytem obrotowym. Nadaje się do izolacji ze wskaźnikiem pozytywnego kontaktu, zgodnie z normami IEC 60947-1 i IEC60947-3. Prąd roboczy wynosi 100 A przy 415VAC w kategoriach AC22A i AC23A. Napięcie znamionowe wynosi 690VAC 50/60Hz lub 125VDC. Czarny uchwyt obrotowy został zaprojektowany tak, aby zapewnić łatwą obsługę i wysoką wydajność przy przerwie prądowej. Compact INS100 to przednie urządzenie poziomu izolacji klasy II zgodne z normą IEC 60664.
Dane techniczne
Waga netto1.021
Szerokość netto 0.115
Długość netto 0.154
Głębokość netto0.134
Opcjonalny wyzwalacz napięciowy
Znamionowe napięcie pracy 690-690 V
Znamionowy prąd ciągły dla AC-23, 400 V [A] 100 A
Budowa urządzenia Urządzenie mocowane na stałe
Opcjonalny napęd silnikowy
Rodzaj podłączenia styków głównych Połączenie śrubowe
Rodzaj elementu wykonawczego Długa rączka obrotowa
Do instalacji w tablicach rozdzielczych
Stopień ochrony (IP) części czołowej IP40
Do montażu czołowego centralnie
Znamionowy wytrzymywany prąd krótkotrwały Icw [kA] 5.5 kA
Liczba styków pomocniczych przełącznych2
Jako rozłącznik bezpieczeństwa
Liczba styków pomocniczych rozwiernych0
Do montażu na płycie
Znamionowa moc pracy dla AC-23, 400 V [kW] 45 kW
Do montażu pośredniego
Znamionowy prąd ciągły Iu [A] 100 A
Wbudowany napęd silnikowy
Kolor elementu sterowniczego Czarny
Jako wyłącznik awaryjny
Do montażu tablicowego 4-otworowego
Liczba styków pomocniczych zwiernych0
Z mechanizmem ryglującym
Maksymalne znamionowe napięcie pracy Ue AC [V] 690 V
Liczba łączników1
Znamionowy warunkowy prąd zwarciowy Iq [kA] 65 kA
Liczba biegunów3
Jako rozłącznik remontowy
Jako przełącznik nawrotny
Jako rozłącznik główny
