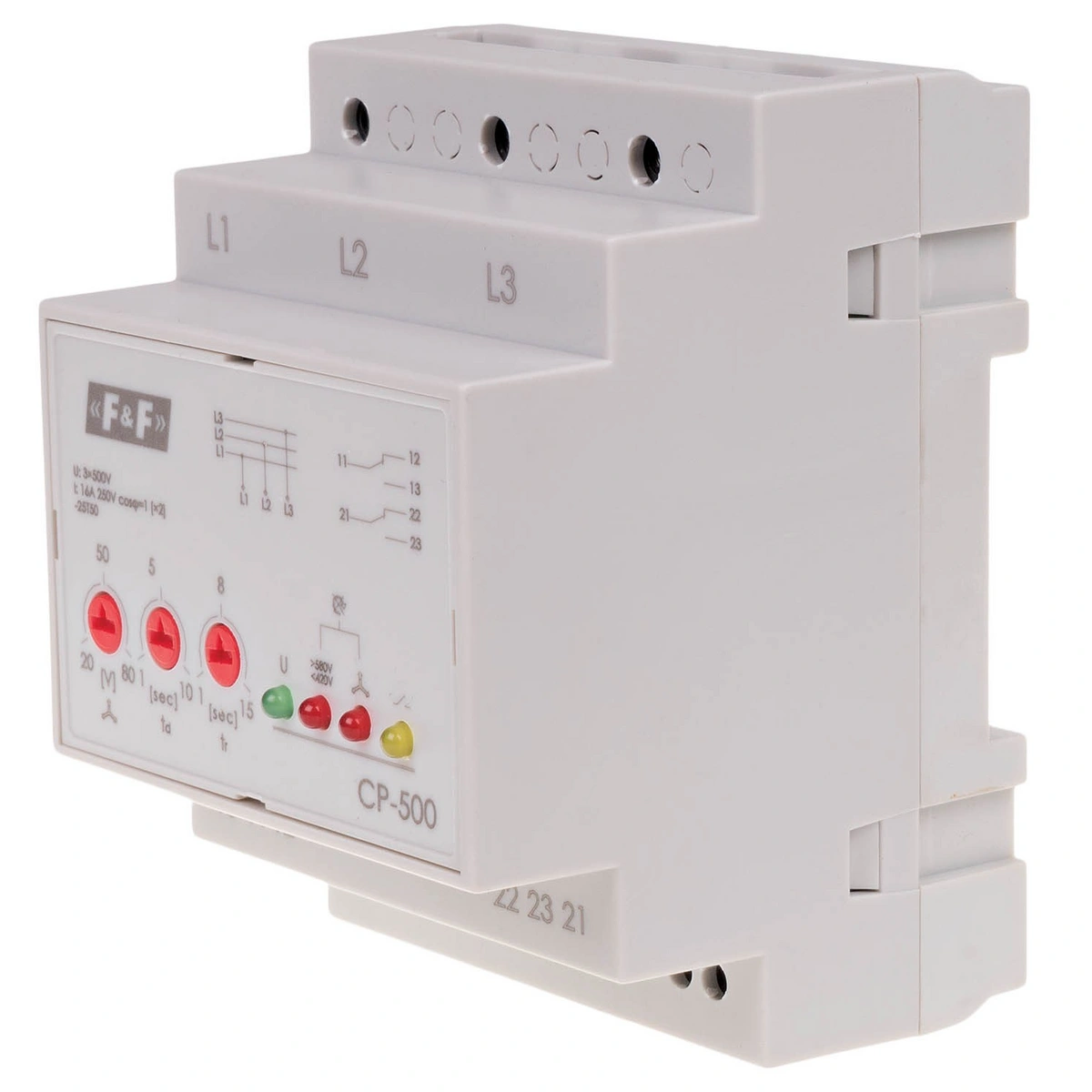

CP-500 przekaźnik napięciowy trójfazowy, Un=3x500V (bez N)
CP-500 przekaźnik napięciowy trójfazowy, Un=3x500V (bez N)
Kod produktu:F&F-015070-CP-500
Producent:F&F Filipowski Spółka Komandytowa
Seria:CP
Index producenta:CP-500
Kategoria:Przekaźniki

601,16 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
Typ trójfazowy Napięcie zasilania 3 × 500 V Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 40÷80 V Kontrola zasilania 4 × LED Histereza napięciowa powrotu 5 V Progi napięciowe / czas działania - górny 580 V / 0,5 s Progi napięciowe / czas działania - dolny 420 V / 5 s Czas zadziałania przy asymetrii - regulowany 1÷10 s Czas powrotu regulowany 1÷15 s Przyłącze styków 1 i 2 zaciski śrubowe 2,5 mm2 Przyłącze L1, L2, L3 zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Waga netto0.153
Szerokość netto 0.071
Długość netto 0.095
Głębokość netto0.07
Szerokość [mm] 70 mm
Kontrola nadnapięcia 1-fazowego
Wysokość [mm] 90 mm
Wartość nastawy napięcia zadziałania 420-580 V
Z odłączalnymi zaciskami
Zakres pomiarowy napięcia 1 500-500 V
Kontrola podnapięcia 3-fazowego
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s] 10 s
Kontrola podnapięcia dla prądu stałego
Zakres pomiarowy napięcia 2 420-580 V
Funkcja histerezy, 3-fazowa
Liczba styków przełącznych2
Wymagane zewnętrzne źródło zasilania
Rodzaj połączenia elektrycznego Połączenie śrubowe
Funkcja histerezy, 1-fazowa
Głębokość [mm] 65 mm
Funkcja histerezy dla prądu stałego
Rodzaj mierzonego napięcia AC
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s] 1 s
Kontrola podnapięcia 1-fazowego
Kontrola nadnapięcia 3-fazowego
Kontrola nadnapięcia dla prądu stałego
