Kod produktu:F&F-047760-CKF-BR
Producent:F&F Filipowski Spółka Komandytowa
Seria:CKF
Index producenta:CKF-BR
Kategoria:Czujniki zaniku i kolejności fazy

112,91 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

CKF-BR

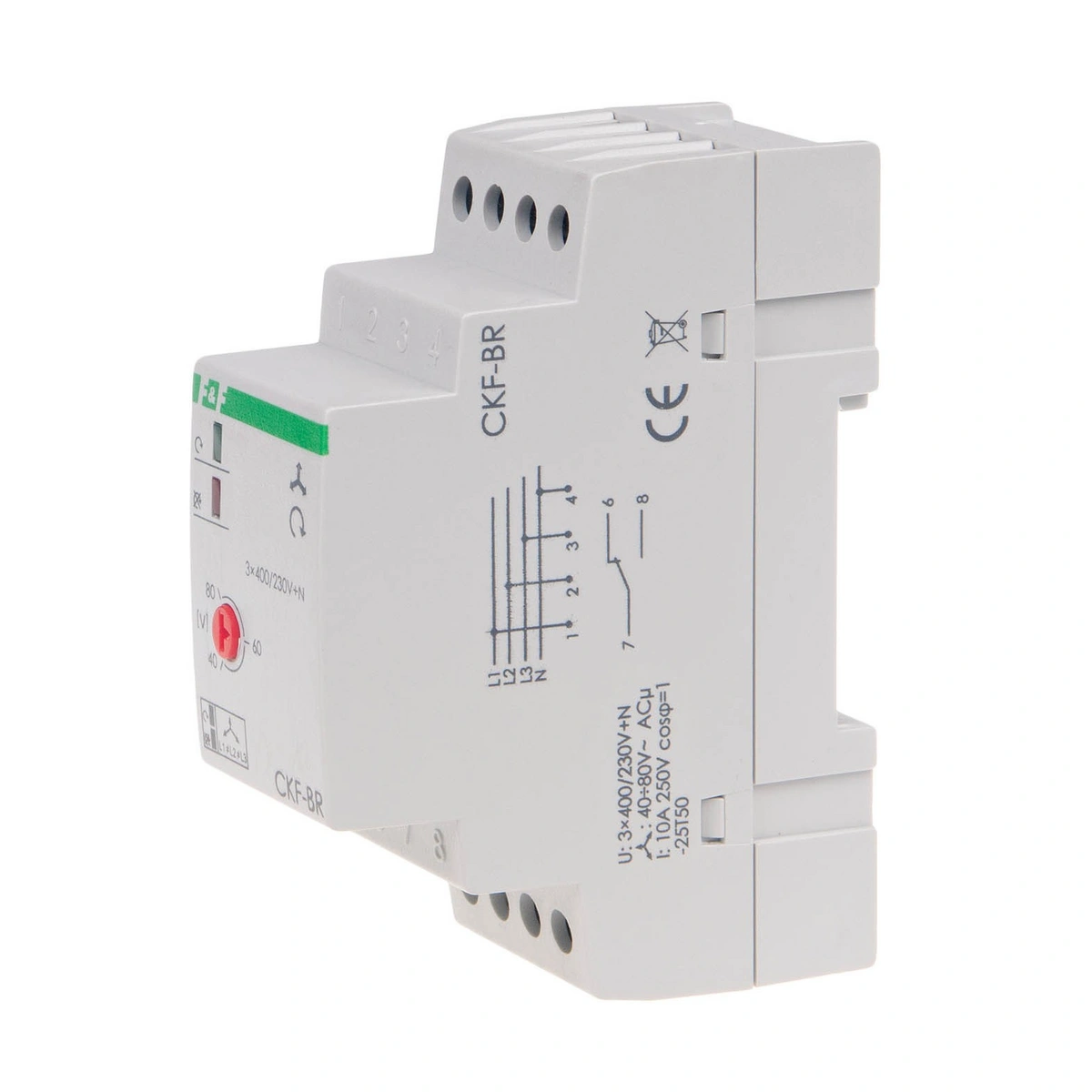

Czujnik kolejności i zaniku fazy CKF-BR

Czujnik kolejności i zaniku fazy CKF-BR

CKF-BR to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 + N. Urządzenie nadzoruje obecność faz, asymetrię napięć oraz prawidłową kolejność faz, dzięki czemu ogranicza ryzyko pracy silnika w warunkach grożących uszkodzeniem lub nieprawidłowym kierunkiem obrotów. Jest to praktyczne rozwiązanie do rozdzielnic automatyki przemysłowej, instalacji technicznych budynków oraz układów sterowania napędami, w których liczy się niezawodna ochrona silników trójfazowych. Czujnik reaguje na zanik napięcia w dowolnej fazie oraz na przekroczenie ustawionego progu asymetrii napięciowej w zakresie 40÷80 V. Wyłączenie następuje z opóźnieniem 4 s, co pomaga uniknąć niepotrzebnych odłączeń przy krótkotrwałych spadkach napięcia. Ponowne załączenie odbywa się automatycznie po powrocie właściwych parametrów zasilania i przekroczeniu progu o wartość histerezy 5 V. CKF-BR sprawdza się wszędzie tam, gdzie wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, kontrola kolejności faz oraz czujniki napięcia fazowego do nadzoru pracy urządzeń trójfazowych. Wyjście przekaźnikowe 1 × NO/NC z separacją styku umożliwia integrację z układami sterowania, stycznikami i obwodami zabezpieczeń. Montaż na szynie DIN TH-35, zaciski śrubowe oraz kompaktowa szerokość 2 modułów ułatwiają instalację w standardowych rozdzielnicach.
Czujnik kolejności i zaniku fazy CKF-BR

Dlaczego warto wybrać CKF-BR?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz zasilania

Regulowany próg 40÷80 V

Opóźnienie wyłączenia 4 s

Wyjście przekaźnikowe NO/NC 10 A

Dwie diody kontroli zasilania

Montaż na szynie TH-35

Pobór mocy 0,8 W

CKF-BR wyłącza chroniony obwód, gdy napięcie zaniknie w co najmniej jednej fazie. Pozwala to ograniczyć ryzyko przeciążenia i uszkodzenia silnika trójfazowego pracującego w instalacji przemysłowej lub technicznej.

Próg zadziałania asymetrii można ustawić w zakresie 40÷80 V, dopasowując reakcję urządzenia do wymagań instalacji. Histereza 5 V wspiera stabilny powrót do pracy po normalizacji napięcia.

Urządzenie wykrywa nieprawidłową kolejność faz i uniemożliwia uruchomienie silnika przy ryzyku odwrotnego kierunku wirowania. To szczególnie ważne w napędach, pompach, wentylatorach i maszynach wymagających właściwego kierunku pracy.
Czujnik kolejności i zaniku fazy CKF-BR Czujnik kolejności i zaniku fazy CKF-BR Czujnik kolejności i zaniku fazy CKF-BR
Nadzór trójfazowy

Nadzór trójfazowy

Kontroluje fazy w instalacjach 3 × 400 V + N.

Praca automatyczna

Praca automatyczna

Samoczynnie wraca do załączenia po normalizacji parametrów.

Do rozdzielnic

Do rozdzielnic

Kompaktowa szerokość 35 mm ułatwia zabudowę modułową.

Czujnik kolejności i zaniku fazy CKF-BR

Poznaj inne zalety CKF-BR

Urządzenie ma kompaktową obudowę o szerokości 2 modułów, przystosowaną do montażu w rozdzielnicy.

Konstrukcja obudowy umożliwia osadzenie czujnika na standardowej szynie DIN TH-35 w szafie sterowniczej.

Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów, przystosowane do przekroju do 4,0 mm².
