czujnik kolejności i zaniku faz F&F
czujnik kolejności i zaniku faz F&F
Kod produktu:F&F-033015-CKF
Producent:F&F Filipowski Spółka Komandytowa
Seria:CKF
Index producenta:CKF
Kategoria:Czujniki zaniku i kolejności fazy

94,62 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

CKF

Czujnik kolejności i zaniku fazy CKF

Kontrola faz i ochrona silników trójfazowych

Czujnik kolejności i zaniku fazy CKF to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie monitoruje obecność faz, asymetrię napięć oraz prawidłową kolejność faz oraz przekroczenie dopuszczalnych wartości napięć fazowych, chroniąc napęd przed pracą w warunkach grożących uszkodzeniem lub zmianą kierunku obrotów. To praktyczne rozwiązanie dla rozdzielnic, układów stycznikowych i instalacji automatyki przemysłowej, w których liczy się niezawodna kontrola zasilania oraz szybka reakcja na nieprawidłowości. CKF realizuje zabezpieczenie asymetrii zasilania ze stałym progiem zadziałania 45 V i histerezą 5 V, a opóźnienie wyłączenia 4 s ogranicza ryzyko niepotrzebnego odłączenia silnika przy chwilowych spadkach napięcia. Separowany styk wykonawczy 1 × NO umożliwia włączenie czujnika w obwód cewki stycznika, zapewniając skuteczne sterowanie pracą silnika. Urządzenie blokuje uruchomienie przy zaniku fazy, zbyt dużej asymetrii lub nieprawidłowej kolejności faz, a po powrocie poprawnych parametrów ponownie umożliwia załączenie. Wbudowana sygnalizacja 2 × LED ułatwia diagnostykę stanu zasilania i błędnej kolejności faz. CKF sprawdza się jako element systemów ochrony, gdzie wymagane są czujniki zaniku fazy, kontrola kolejności faz, czujniki napięcia fazowego oraz ochrona silników trójfazowych przed awariami wynikającymi z nieprawidłowych parametrów sieci.
Czujnik kolejności i zaniku fazy CKF

Dlaczego warto wybrać CKF?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Próg asymetrii 45 V

Min. napięcie fazy 150V, maks. napięcie fazy 280V

Opóźnienie wyłączenia 4 s

Separowany styk 1 × NO

Pobór mocy 1,6W

Montaż natynkowy IP20

CKF odłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub przy asymetrii napięciowej przekraczającej 45 V. Dzięki temu ogranicza ryzyko przegrzania, przeciążenia i uszkodzenia silnika w instalacjach trójfazowych.

Urządzenie kontroluje kolejność faz przed czujnikiem i nie pozwala na uruchomienie silnika, gdy podłączenie mogłoby spowodować niepożądaną zmianę kierunku obrotów. To ważne w napędach, pompach, wentylatorach i maszynach wymagających właściwego kierunku wirowania.

Separowany styk 1 × NO może pracować w obwodzie cewki stycznika załączającego silnik. Opóźnienie wyłączenia 4 s pomaga uniknąć reakcji na krótkotrwałe spadki napięcia, zwiększając niezawodność układu sterowania.
Czujnik kolejności i zaniku fazy CKF Czujnik kolejności i zaniku fazy CKF Czujnik kolejności i zaniku fazy CKF
Niezawodna kontrola

Niezawodna kontrola

Monitoruje kluczowe parametry sieci trójfazowej przed uruchomieniem silnika.

Prosta integracja

Prosta integracja

Styk NO umożliwia włączenie w obwód sterowania stycznikiem.

Czytelna diagnostyka

Czytelna diagnostyka

Diody LED ułatwiają szybką ocenę stanu zasilania.

Czujnik kolejności i zaniku fazy CKF

Poznaj inne zalety CKF

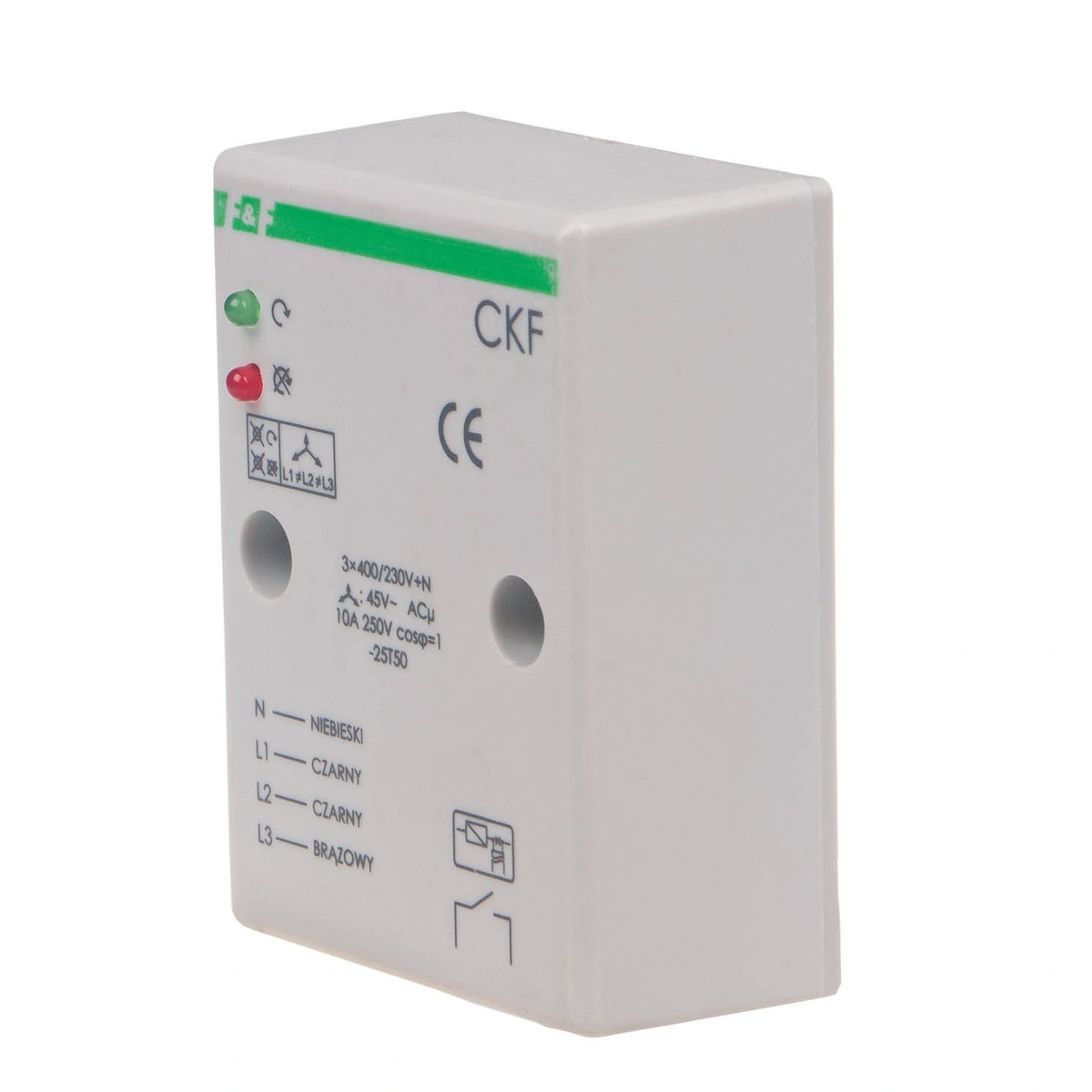

Kompaktowa obudowa przystosowana do montażu natynkowego pozwala umieścić urządzenie bezpośrednio przy instalacji sterowania.

Z obudowy wyprowadzono przewody OMY do podłączenia faz, przewodu neutralnego oraz obwodu styku przekaźnika.

Na froncie widoczne są dwie diody LED informujące o poprawnym zasilaniu lub nieprawidłowej kolejności faz.

Na obudowie nie ma widocznych pokręteł ani przełączników regulacyjnych, ponieważ próg asymetrii jest stały.

Widoczna, niewielka forma urządzenia odpowiada wymiarom 51 × 67 × 26 mm, ułatwiając montaż w ograniczonej przestrzeni.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie z końcówką lutowniczą
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Szerokość
51 mm
Wysokość
67 mm
Głębokość
26 mm
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC

Poznaj nasze inne rozwiązania!

CKF-316

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,które grożą zniszczeniem silnika. Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-316-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Przeznaczenie:do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.


Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-316-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS

Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.



Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO.


Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC.


Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO.


Czujnik kolejności i zaniku faz CKF TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Pliki do pobrania

CKF-declaration-pref-origin-status-1.pdf
CKF-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
ckf-instrukcja-obslugi.pdf
ckf-true-rms-instrukcja-obslugi.pdf
ckf-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.103
Szerokość netto 0.031
Długość netto 0.095
Głębokość netto0.07
Funkcja kontroli podnapięciowej
Kontrola asymetrii faz
Funkcja kontroli nadnapięciowej
Z odłączalnymi zaciskami
Liczba styków zwiernych1
Wymagane zewnętrzne źródło zasilania
Kontrola kolejności faz
Detekcja zaniku fazy
Rodzaj połączenia elektrycznego Połączenie śrubowe
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s] 4 s
Zakres pomiarowy napięcia 190-270 V
Do pobrania
Karty produktu
Karta katalogowa
