czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym
czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym
Kod produktu:F&F-048440-CKF-318-TRMS
Producent:F&F Filipowski Spółka Komandytowa
Seria:CKF
Index producenta:CKF-318-TRMS
Kategoria:Czujniki zaniku i kolejności fazy

266,60 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

CKF-318-TRMS

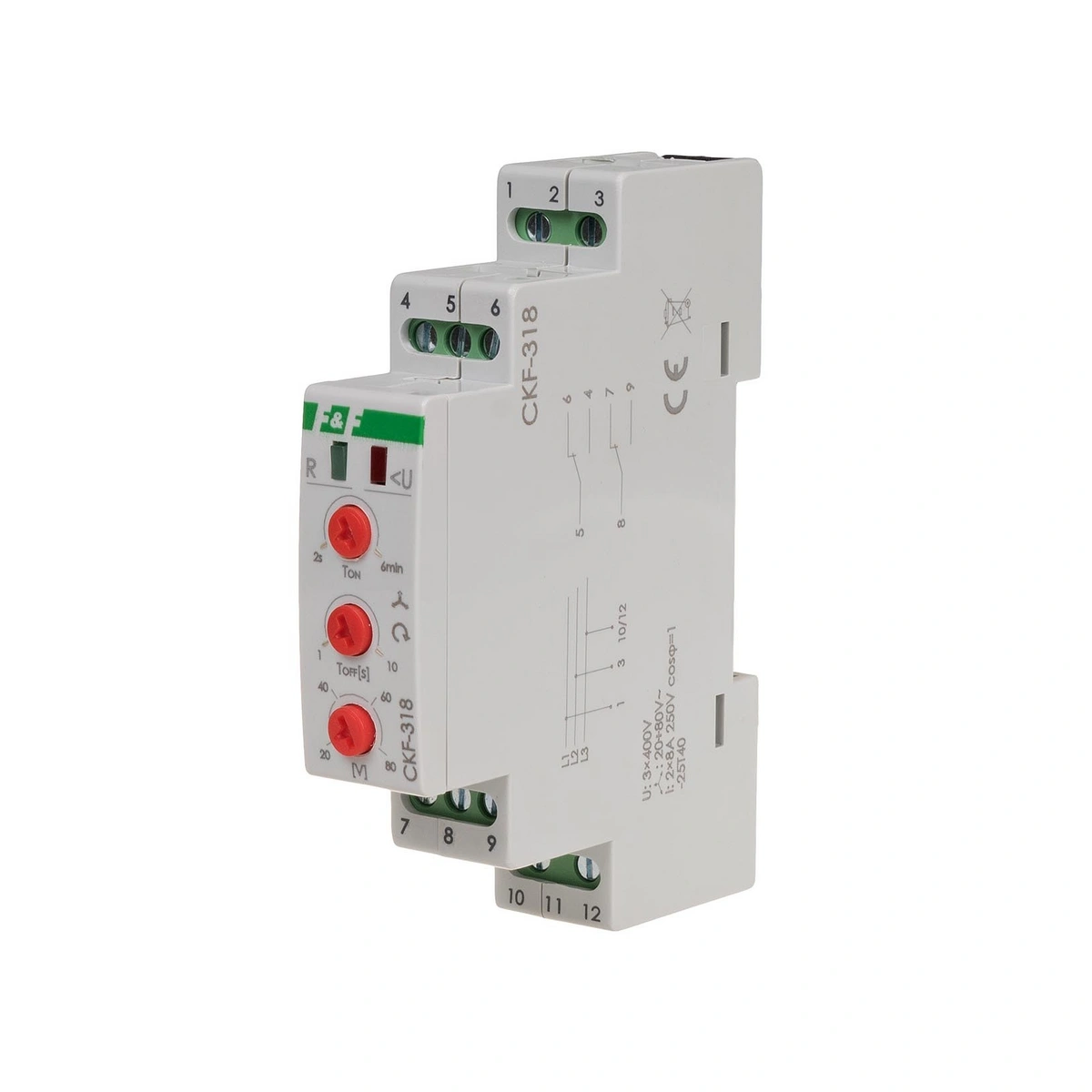

Czujnik kolejności i zaniku fazy CKF-318 TRMS

CKF-318 TRMS – czujnik kolejności i zaniku faz do ochrony silników

Czujnik kolejności i zaniku fazy CKF-318 TRMS to mikroprocesorowy przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V, bez przewodu neutralnego. Urządzenie monitoruje najważniejsze parametry zasilania, takie jak całkowity zanik fazy, asymetria napięciowa między fazami, nieprawidłowa kolejność faz oraz przekroczenie progów napięciowych poniżej 320 V lub powyżej 480 V. Dzięki temu CKF-318 TRMS wspiera ochronę silników trójfazowych w układach automatyki przemysłowej, instalacjach maszynowych oraz rozdzielnicach, w których niezawodność zasilania ma bezpośredni wpływ na bezpieczeństwo i ciągłość pracy. Pomiar TrueRMS zapewnia prawidłową kontrolę rzeczywistej wartości skutecznej napięcia także w zakłóconych lub odkształconych sieciach zasilających, co zwiększa pewność działania w wymagających warunkach. W przypadku wykrycia nieprawidłowości czujnik odłącza styki przekaźnikowe z odpowiednim opóźnieniem, ograniczając ryzyko przypadkowych wyłączeń przy krótkotrwałych zakłóceniach, a po powrocie poprawnych parametrów automatycznie załącza wyjście. CKF-318 TRMS sprawdza się jako element systemów, w których wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, kontrola kolejności faz, czujniki napięcia fazowego oraz skuteczna ochrona napędów przed uszkodzeniem wynikającym z błędnych parametrów sieci.
Czujnik kolejności i zaniku fazy CKF-318 TRMS

Dlaczego warto wybrać CKF-318-TRMS?

Zasilanie 3×400 V bez neutralnego

Pomiar napięcia TrueRMS

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Dwa separowane wyjścia przekaźnikowe

Obciążenie styków 2×6 A

Regulowana asymetria 20–80 V

Montaż na szynie DIN TH-35

Obudowa 1 moduł, IP20

Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co pozwala zachować poprawną kontrolę parametrów także przy odkształconym przebiegu zasilania. To ważna przewaga w instalacjach przemysłowych, gdzie zakłócenia sieci mogą wpływać na działanie standardowych układów kontroli napięcia.

CKF-318 TRMS reaguje na zanik fazy, asymetrię, spadek i wzrost napięcia oraz błędną kolejność faz. Tak szeroki zakres monitorowania ogranicza ryzyko uszkodzenia silnika, niekontrolowanej zmiany kierunku obrotów oraz przestojów wynikających z nieprawidłowego zasilania.

Możliwość ustawienia progu asymetrii napięciowej oraz czasów reakcji pozwala dopasować działanie czujnika do charakteru instalacji. Opóźnienie wyłączenia pomaga uniknąć zbędnych reakcji na chwilowe wahania, zwiększając stabilność pracy układu automatyki.
Czujnik kolejności i zaniku fazy CKF-318 TRMS Czujnik kolejności i zaniku fazy CKF-318 TRMS Czujnik kolejności i zaniku fazy CKF-318 TRMS
Do sieci trójfazowej

Do sieci trójfazowej

Przeznaczony do układów 3×400 V bez przewodu neutralnego.

Praca automatyczna

Praca automatyczna

Samoczynnie rozłącza i ponownie załącza wyjście po stabilizacji parametrów.

Niski pobór mocy

Niski pobór mocy

Pobór mocy 1,6 W sprzyja ekonomicznej eksploatacji.

Czujnik kolejności i zaniku fazy CKF-318 TRMS

Poznaj inne zalety CKF-318-TRMS

Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przystosowaną do zabudowy w rozdzielnicy elektrycznej.

Na obudowie znajdują się dostępne z zewnątrz zaciski śrubowe do podłączenia faz oraz obwodów wyjściowych przekaźnika.

Panel czołowy wyposażono w zieloną i czerwoną diodę LED, które wizualnie informują o stanie zasilania i wykrytych błędach.

Widoczne na panelu czołowym pokrętła umożliwiają ustawienie wymaganych wartości pracy zgodnie z potrzebami instalacji.

Konstrukcja obudowy pozwala zamontować czujnik na standardowej szynie DIN TH-35 w szafie lub rozdzielnicy.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Tak
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
60 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków przełącznych
2
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
320-480 V
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Napięcie pracy dla AC 50 Hz
320-480 V
Znamionowy prąd załączania
6 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm

Poznaj nasze inne rozwiązania!

CKF-337

Bez przewodu neutralnego. Styk 1 x NO/NC.


Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed symetrycznym i asymetrycznym spadkiem napięcia.


Czujnik kolejności i zaniku fazy zabezpiecza silniki elektryczne zasilane z sieci trójfazowej w sytuacjach grożących zniszczeniem. Są to przypadki takie jak np. zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami. Czujniki kolejności i zaniku fazy zabezpieczają również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem.

CKF-B

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika. Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BR

regulowany próg asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania.

Styk 1NO/NC.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania przed zniszczeniem silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-318-TRMS

Czujnik kolejności i zaniku fazy CKF-318

Bez przewodu neutralnego.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS

Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.



Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-316-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Przeznaczenie:do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.


Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-316-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

CKF-318-TRMS-declaration-pref-origin-status-1.pdf
CKF-318-TRMS-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
ckf-318-true-rms-instrukcja-obslugi.pdf
ckf-318-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.075
Szerokość netto 0.019
Długość netto 0.095
Głębokość netto0.07
Szerokość [mm] 18 mm
Wysokość [mm] 90 mm
Funkcja kontroli podnapięciowej
Kontrola asymetrii faz
Funkcja kontroli nadnapięciowej
Z odłączalnymi zaciskami
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s] 2 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s] 5 s
Liczba styków przełącznych2
Wymagane zewnętrzne źródło zasilania
Kontrola kolejności faz
Detekcja zaniku fazy
Rodzaj połączenia elektrycznego Połączenie śrubowe
Głębokość [mm] 65 mm
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s] 360 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s] 0.5 s
Zakres pomiarowy napięcia 320-480 V
