czujnik kolejności i zaniku fazy CKF-B/Czujniki/Inteligentny dom/Automatyka/
czujnik kolejności i zaniku fazy CKF-B
czujnik kolejności i zaniku fazy CKF-B
Kod produktu:F&F-016124-CKF-B
Producent:F&F Filipowski Spółka Komandytowa
Seria:CKF
Index producenta:CKF-B
Kategoria:Czujniki

109,78 zł

brutto
sztuka
5 sztuka

Bielsko

24 h
Zobacz więcej magazynów (3)
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
automatyka domowa i przemysłowa

CKF-B

Czujnik kolejności i zaniku fazy CKF-B

CKF-B – czujnik kolejności i zaniku fazy do ochrony silników

Czujnik kolejności i zaniku fazy CKF-B to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Urządzenie monitoruje obecność faz, asymetrię napięć, przekroczenie dopuszczalnych wartości napięć fazowych oraz prawidłową kolejność faz, ograniczając ryzyko pracy silnika w warunkach mogących doprowadzić do jego uszkodzenia. CKF-B sprawdza się w układach automatyki przemysłowej, budynkowej i technicznej, w których kluczowe znaczenie ma niezawodne sterowanie napędem oraz kontrola zasilania trójfazowego. Stały próg asymetrii napięciowej zadziałania 55 V oraz histereza 5 V zapewniają powtarzalne działanie bez konieczności regulacji. W przypadku zaniku napięcia w co najmniej jednej fazie lub przekroczenia dopuszczalnej asymetrii urządzenie wyłącza silnik z opóźnieniem 4 s, co pomaga uniknąć niepotrzebnych odłączeń przy krótkotrwałych spadkach napięcia. CKF-B blokuje również uruchomienie silnika przy nieprawidłowej kolejności faz, chroniąc przed niepożądaną zmianą kierunku obrotów. Przekaźnikowy styk 1×NO można włączyć w obwód cewki stycznika, co ułatwia integrację z typowymi instalacjami sterowania. To praktyczne rozwiązanie dla aplikacji, w których wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych, kontrola kolejności faz oraz czujniki napięcia fazowego w kompaktowej obudowie na szynę DIN TH-35.
Czujnik kolejności i zaniku fazy CKF-B

Dlaczego warto wybrać CKF-B?

Zasilanie 3×400V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Przekaźnikowy styk 1×NO

Obciążenie styku do 10 A

Opóźnienie wyłączenia 4 s

Sygnalizacja zasilania 2×LED

Montaż na szynie DIN TH-35

Obudowa 2 moduły, IP20

CKF-B odłącza napęd przy zaniku fazy lub nadmiernej asymetrii napięć, ograniczając ryzyko przeciążenia i uszkodzenia silnika. To istotne zabezpieczenie w układach pomp, wentylatorów, maszyn oraz innych odbiorników wymagających stabilnego zasilania trójfazowego.

Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika, gdy zamiana faz mogłaby spowodować niepożądany kierunek wirowania. Dzięki temu zwiększa bezpieczeństwo eksploatacji oraz chroni instalację przed skutkami błędnego podłączenia.

Opóźnienie wyłączenia 4 s zapobiega przypadkowemu zatrzymaniu silnika przy krótkotrwałych zakłóceniach napięcia. Automatyczny powrót po ustąpieniu anomalii i przekroczeniu histerezy 5 V wspiera ciągłość pracy instalacji bez zbędnej ingerencji obsługi.
Czujnik kolejności i zaniku fazy CKF-B Czujnik kolejności i zaniku fazy CKF-B Czujnik kolejności i zaniku fazy CKF-B
Stały próg

Stały próg

Asymetria 55 V bez regulacji użytkownika.

Niski pobór

Niski pobór

Pobór mocy 0,8 W ogranicza straty w rozdzielnicy.

Styk separowany

Styk separowany

Separacja styku ułatwia włączenie w obwód sterowania.

Czujnik kolejności i zaniku fazy CKF-B

Poznaj inne zalety CKF-B

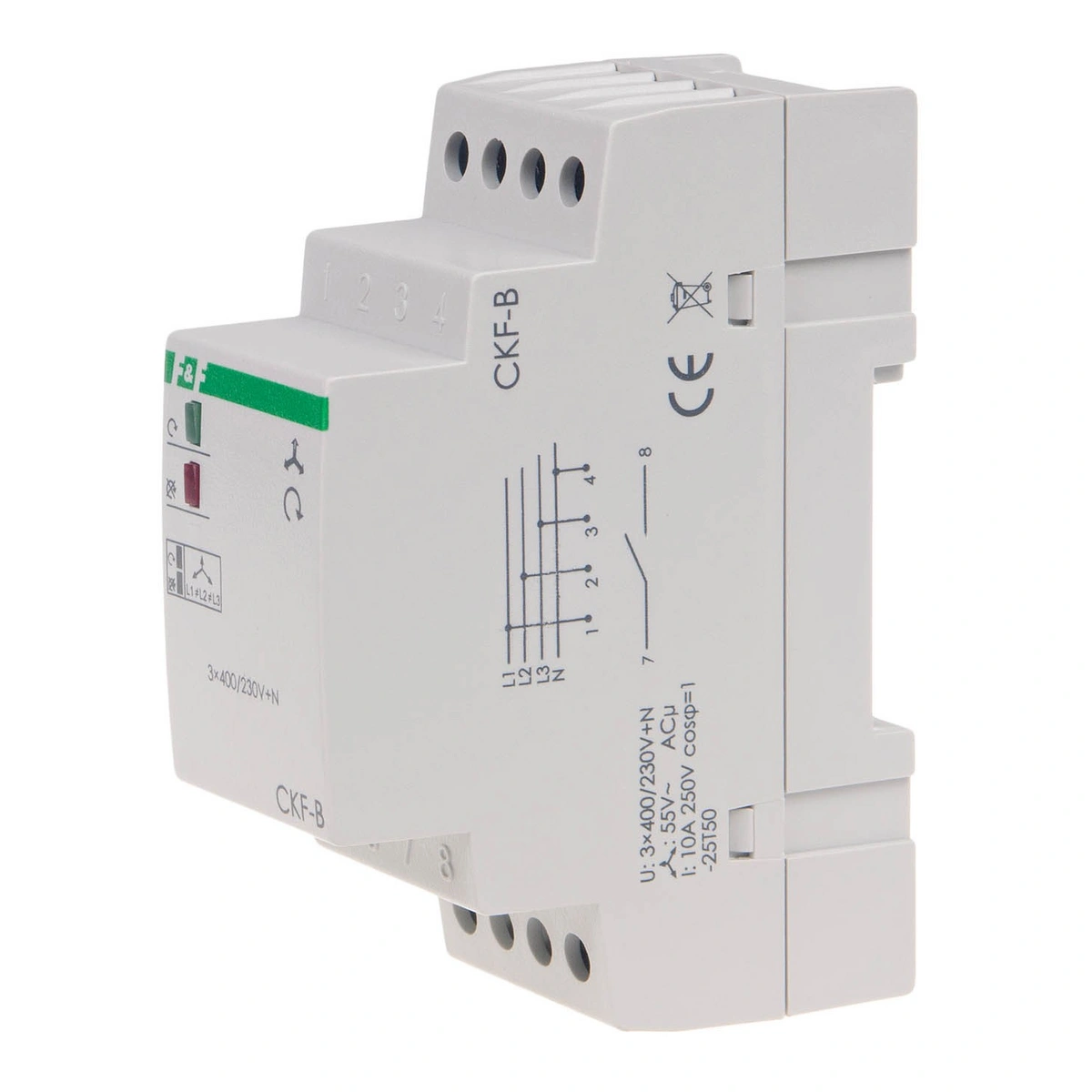

Urządzenie ma obudowę o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicach i szafach sterowniczych.

Na froncie dostępne są zaciski śrubowe do podłączenia przewodów zasilających oraz obwodu przekaźnikowego.

Widoczne oznaczenia L1, L2, L3, N oraz numeracja zacisków ułatwiają identyfikację punktów podłączenia.

Na panelu znajdują się dwie diody sygnalizacyjne informujące o stanie zasilania i kolejności faz.

Konstrukcja obudowy jest przystosowana do instalacji na standardowej szynie DIN TH-35 w rozdzielnicy.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm

Poznaj nasze inne rozwiązania!

CKF-317

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS

Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.



Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-BR

regulowany próg asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.


Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania.

Styk 1NO/NC.


Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania przed zniszczeniem silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO.


Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC.


Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

CKF-B-declaration-pref-origin-status-1.pdf
CKF-B-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
ckf-b-instrukcja-obslugi.pdf
ckf-b-true-rms-instrukcja-obslugi.pdf
ckf-b-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Dane techniczne
Waga netto0.092
Szerokość netto 0.041
Długość netto 0.095
Głębokość netto0.07
Szerokość [mm] 35 mm
Wysokość [mm] 90 mm
Funkcja kontroli podnapięciowej
Kontrola asymetrii faz
Funkcja kontroli nadnapięciowej
Z odłączalnymi zaciskami
Liczba styków zwiernych1
Wymagane zewnętrzne źródło zasilania
Kontrola kolejności faz
Detekcja zaniku fazy
Rodzaj połączenia elektrycznego Połączenie śrubowe
Głębokość [mm] 65 mm
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s] 4 s
Do pobrania
Karty produktu
Karta katalogowa
