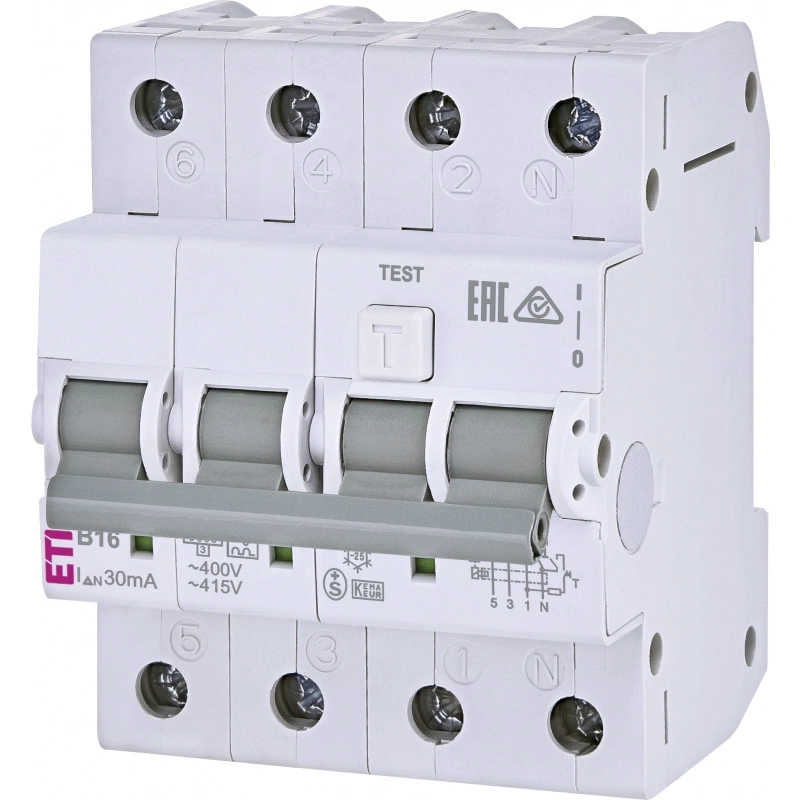

KZS-4M 3p+N A B16/0,03 wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym
KZS-4M 3p+N A B16/0,03 wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym
Kod produktu:ETI-020016-002174904
Producent:ETI-POLAM Sp. z o.o.
Seria:ASTI
Index producenta:002174904
Kategoria:ETIMAT

1046,96 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
Niezawodne i sprawdzone wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym KZS
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniają ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych. Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym są stosowane w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie są rozdzielone.
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    002174904
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    KZS-4M 3p+N A B16/0.03
  • Nazwa klasy:
    • Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniaja również ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.
    Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym
  • Znamionowy prąd różnicowy (mA):
    • 30
  • Prąd znamionowy (A):
    • Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
    16
  • Typ:
    • - Typ AC - wrażliwy na przemienny prąd różnicowy.
    - Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.
    A
  • Charakterystyka wyzwalania:
    • Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
    Znormalizowane zakresy zadziałania bezzwłocznego:
    - Typ B (Powyżej 3 In do 5 In włącznie)
    - Typ C (Powyżej 5 In do 10 In włącznie)
    B
  • Prąd zwarciowy (kA):
    • Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.
    6
  • Napięcie znamionowe AC (V):
    • Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
    415
  • Częstotliwość znamionowa (Hz):
    • Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
    50/60
  • Czas wyzwolenia:
    • bezzwłoczny
  • Temperatura otoczenia (˚C):
    • Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
    -25 do 40
  • Ilość biegunów:
    • Wersja wykonania danego łącznika modułowego: dwu i czterobiegunowe.
    4
  • Ilość modułów:
    • Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
    4
  • Przyłączalność przewodu (mm2):
    • Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
    1 do 25
  • Strona bieguna N:
    • prawy
  • Stopień ochrony IP:
    • Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
    IP20
  • Funkcja:
    • Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym, RCBO (ang. residual circuit breaker with overload)
    RCBO
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Przycisk „Test” pozwala użytkownikowi sprawdzić poprawność działania wyłącznika.
    • Wskaźnik rzeczywistej pozycji styków głównych dla łatwiejszej identyfikacji czy RCBO znajduje się w pozycji ON (Zał.) czy OFF (Wył.).
    • Zabezpieczenie zacisków przed dotykiem części pod napięciem.
    • Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na zaciskach górnych jak i dolnych.
    • Możliwość plombowania dźwigni w pozycji "Zał." i "Wył."
    • Możliwość montażu styków pomocniczych PS KZS-2M/4M (002159500).
    left box

    Rysunek wymiarowy

    left box

    ETIsON Curves

    Fukcjonalności programu:
    • generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
    • regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
    • analizowanie selektywności między urządzeniami zabezpieczającymi
    • symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
    • definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
    • sporządzanie raportów do dokumentacji projektowej
      • Sprawdź jakie to proste!
    Dane techniczne
    Waga netto0.4823
    Szerokość netto 0.092
    Długość netto 0.073
    Głębokość netto0.078
    Przekrój przyłączanego przewodu wielożyłowego 1-35 mm²
    Stopień ochrony (IP) IP20
    Głębokość wbudowania [mm] 69 mm
    Szerokość wyrażona liczbą modułów4
    Klasa ograniczenia energii3
    Napięcie znamionowe [V] 400 V
    Przekrój przyłączanego przewodu jednodrutowego 1-25 mm²
    Liczba biegunów (całkowita)4
    Charakterystyka wyzwalania B
    Liczba biegunów chronionych3
    Znamionowy prąd różnicowy [A] 0.03 A
    Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 [kA] 6 kA
    Jednocześnie rozłączany biegun N
    Częstotliwość 50/60 Hz
    Prąd znamionowy [A] 16 A
    Czułość A
