rozłącznik główny bezpieczeństwa na płytę TeSys VARIO 12A
rozłącznik główny bezpieczeństwa na płytę TeSys VARIO 12A
Kod produktu:SCHNE-121952-VCCF02
Producent:Schneider Electric Polska Sp. z o.o.
Index producenta:VCCF02
Kategoria:Rozłączniki izolacyjne

435,49 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis

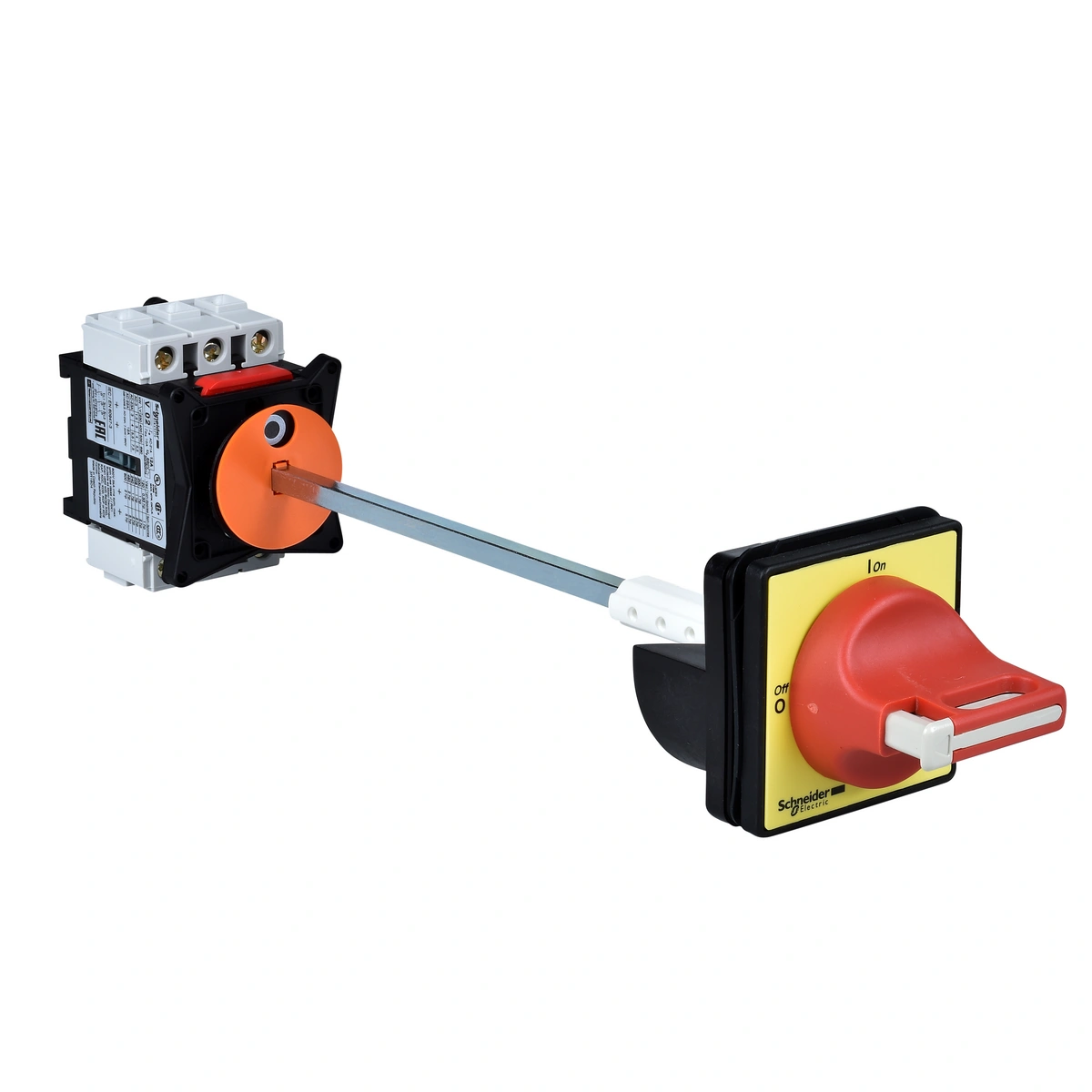

Rozłącznik TeSys Vario do montażu z tyłu obudowy, 3-biegunowy, 12A/690V, do przełączania silników do 4kW@400V AC-23. Kompletny aparat składa się z korpusu rozłącznika V02, przedłużenia napędu VZ17, płytki blokady drzwi KZ32, czerwonego uchwytu z żółtą płytką czołową 60x60mm KCF1PZ. Przeznaczony do użytku jako rozłącznik główny i wyłącznik awaryjny. Uchwyt zamykany na kłódkę, na 3 kłódki (zamawiane oddzielnie). Uchwyt z mocowaniem do drzwi za pomocą 4 śrub, zapewniający stopień ochrony IP65. Możliwa odległość między tyłem obudowy a drzwiami 300-330 mm. Posiada certyfikaty wielu norm (IEC, UL, CSA, CCC, EAC, Certyfikaty morskie), zgodność z Green Premium (RoHS/REACh). Etykieta Green Premium je st zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Dane techniczne
Waga netto0.347
Szerokość netto 0.09
Długość netto 0.256
Głębokość netto0.075
Opcjonalny wyzwalacz napięciowy
Znamionowe napięcie pracy 690-690 V
Znamionowy prąd ciągły dla AC-23, 400 V [A] 8.1 A
Budowa urządzenia Urządzenie mocowane na stałe
Opcjonalny napęd silnikowy
Rodzaj podłączenia styków głównych Połączenie śrubowe
Znamionowa moc pracy dla AC-3, 400 V [kW] 3 kW
Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
Do instalacji w tablicach rozdzielczych
Stopień ochrony (IP) części czołowej IP65
Do montażu czołowego centralnie
Znamionowy wytrzymywany prąd krótkotrwały Icw [kA] 0.3 kA
Liczba styków pomocniczych przełącznych0
Jako rozłącznik bezpieczeństwa
Liczba styków pomocniczych rozwiernych0
Do montażu na płycie
Znamionowa moc pracy dla AC-23, 400 V [kW] 4 kW
Do montażu pośredniego
Znamionowy prąd ciągły Iu [A] 12 A
Wbudowany napęd silnikowy
Kolor elementu sterowniczego Czerwony
Jako wyłącznik awaryjny
Do montażu tablicowego 4-otworowego
Liczba styków pomocniczych zwiernych0
Z mechanizmem ryglującym
Maksymalne znamionowe napięcie pracy Ue AC [V] 690 V
Liczba łączników1
Znamionowy warunkowy prąd zwarciowy Iq [kA] 10 kA
Znamionowy prąd ciągły dla AC-21, 400 V [A] 12 A
Liczba biegunów3
Jako rozłącznik remontowy
Jako przełącznik nawrotny
Jako rozłącznik główny
