rozłącznik główny bezpieczeństwa na ściankę TeSys VARIO 175A
rozłącznik główny bezpieczeństwa na ściankę TeSys VARIO 175A
Kod produktu:SCHNE-121955-VCCF6
Producent:Schneider Electric Polska Sp. z o.o.
Index producenta:VCCF6
Kategoria:Rozłączniki izolacyjne

2399,98 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis

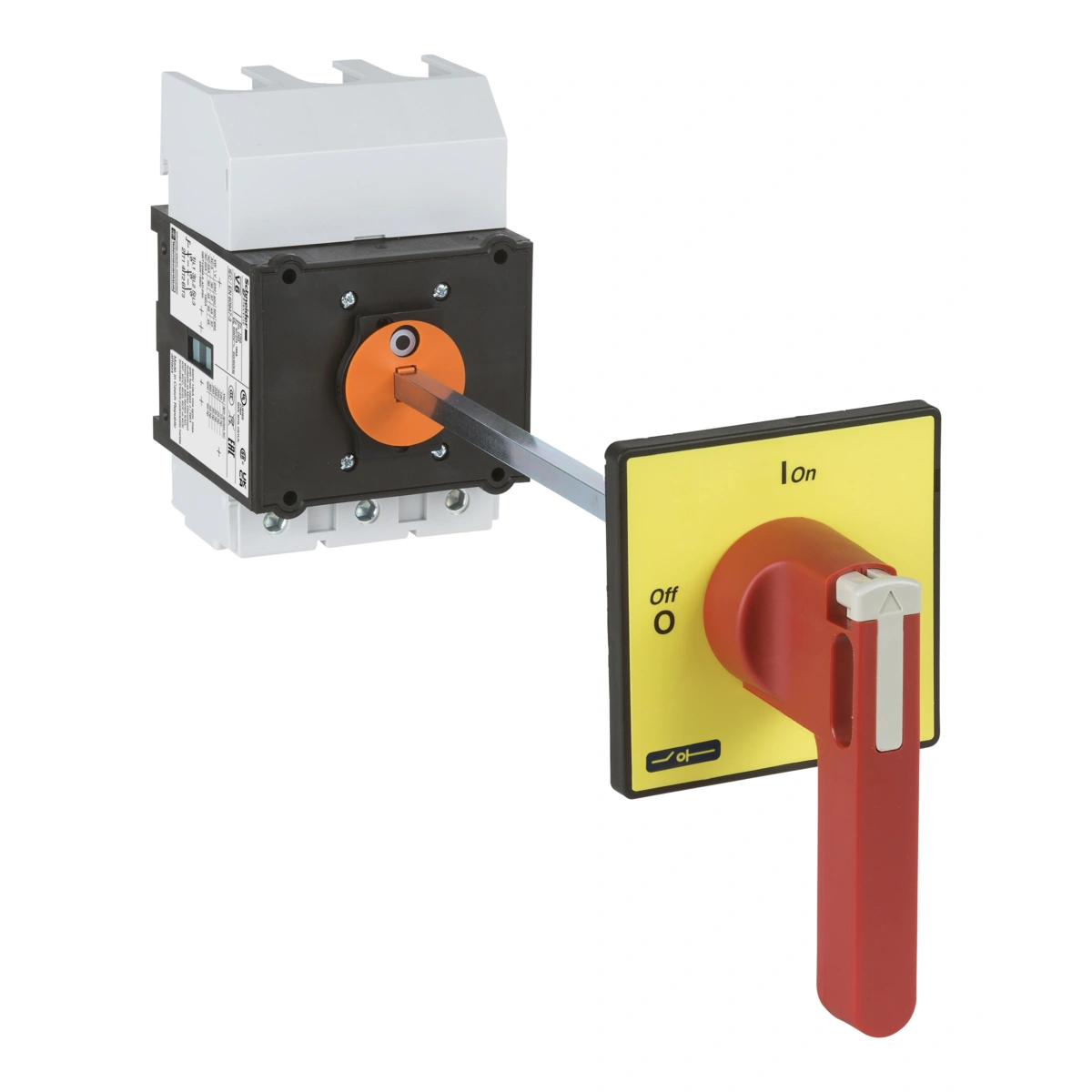

Rozłącznik TeSys Vario do montażu z tyłu obudowy, 3-biegunowy, 175A/690V, do przełączania silników do 45kW@400V AC-23. Kompletny aparat składa się z korpusu rozłącznika V6, przedłużenia napędu VZN18, płytki blokady drzwi KZ74, czerwonego uchwytu z żółtą płytką przednią 90x90mm KCF3PZ. Przeznaczony do użytku jako rozłącznik główny i wyłącznik awaryj ny. Uchwyt zamykany na kłódkę, na 3 kłódki (zamawiane oddzielnie). Uchwyt z mocowaniem do drzwi za pomocą 4 śrub, zapewniający stopień ochrony IP65. Możliwa odległość między tyłem obudowy a drzwiami 330-350 mm. Posiada certyfikaty wielu norm (IEC, UL, CSA, CCC, EAC, Certyfikaty morskie), zgodność z Green Premium (RoHS/REACh). Etykieta Green Premium
Dane techniczne
Waga netto1.268
Szerokość netto 0.115
Długość netto 0.1
Głębokość netto0.3
Opcjonalny wyzwalacz napięciowy
Znamionowe napięcie pracy 690-690 V
Znamionowy prąd ciągły dla AC-23, 400 V [A] 83 A
Budowa urządzenia Urządzenie mocowane na stałe
Opcjonalny napęd silnikowy
Rodzaj podłączenia styków głównych Połączenie śrubowe
Znamionowa moc pracy dla AC-3, 400 V [kW] 37 kW
Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
Do instalacji w tablicach rozdzielczych
Stopień ochrony (IP) części czołowej IP65
Do montażu czołowego centralnie
Znamionowy wytrzymywany prąd krótkotrwały Icw [kA] 2.1 kA
Liczba styków pomocniczych przełącznych0
Jako rozłącznik bezpieczeństwa
Liczba styków pomocniczych rozwiernych0
Do montażu na płycie
Znamionowa moc pracy dla AC-23, 400 V [kW] 45 kW
Do montażu pośredniego
Znamionowy prąd ciągły Iu [A] 175 A
Wbudowany napęd silnikowy
Kolor elementu sterowniczego Czerwony
Jako wyłącznik awaryjny
Do montażu tablicowego 4-otworowego
Liczba styków pomocniczych zwiernych0
Z mechanizmem ryglującym
Maksymalne znamionowe napięcie pracy Ue AC [V] 690 V
Liczba łączników1
Znamionowy warunkowy prąd zwarciowy Iq [kA] 10 kA
Znamionowy prąd ciągły dla AC-21, 400 V [A] 160 A
Liczba biegunów3
Jako rozłącznik remontowy
Jako przełącznik nawrotny
Jako rozłącznik główny
