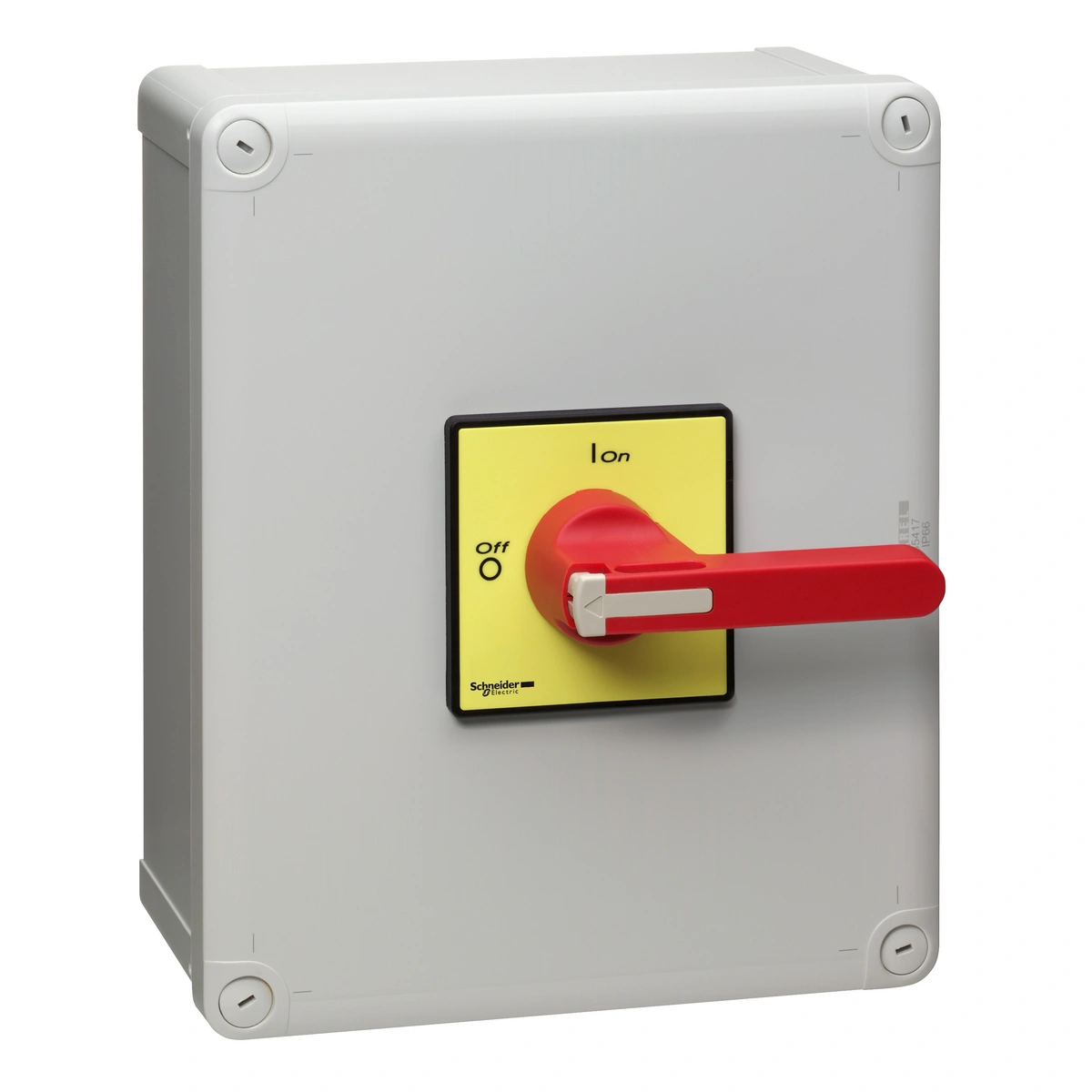

rozłącznik główny bezpieczeństwa w obudowie TeSys VARIO 100A
rozłącznik główny bezpieczeństwa w obudowie TeSys VARIO 100A
Kod produktu:SCHNE-121971-VCF5GEN
Producent:Schneider Electric Polska Sp. z o.o.
Index producenta:VCF5GEN
Kategoria:Rozłączniki izolacyjne

4131,32 zł

brutto
sztuka
Jeśli chcesz otrzymywać powiadomienia, gdy produkt wróci do magazynu lub gdy cena spadnie, zaloguj się!
Opis
Rozrusznik TeSys w obudowie z rozłącznikiem, 3 słupy, Ithe 100 A 690 V, do wyłączania głównego i awaryjnego w zastosowaniach silnikowych do 37kW@400V AC-23. Obudowa zapewniająca ochronę IP65, wyposażona w czerwony uchwyt obrotowy i żółtą płytę przednią, zamykaną na kłódkę (kłódki nie należą do wyposażenia). Zawiera 3-polowy korpus przełącznika Vario V5 z 1 możliwym modułem dodatkowym. Obudowa do montażu natynkowego z mocowaniem śrubowym, 2 zaślepki na przepusty kablowe u góry i u dołu, pokrywa uszczelniana. Jest zgodny z normą IEC 60947-4-1,Environmental Compliance (RoHS/REACh).
Dane techniczne
Waga netto2.897
Szerokość netto 0.25
Długość netto 0.2
Głębokość netto0.3
Opcjonalny wyzwalacz napięciowy
Znamionowe napięcie pracy 690-690 V
Znamionowy prąd ciągły dla AC-23, 400 V [A] 68.5 A
Budowa urządzenia Kompletne urządzenie w obudowie
Opcjonalny napęd silnikowy
Rodzaj podłączenia styków głównych Połączenie śrubowe
Znamionowa moc pracy dla AC-3, 400 V [kW] 30 kW
Rodzaj elementu wykonawczego Długa rączka obrotowa
Do instalacji w tablicach rozdzielczych
Stopień ochrony (IP) części czołowej IP65
Do montażu czołowego centralnie
Znamionowy wytrzymywany prąd krótkotrwały Icw [kA] 1.5 kA
Liczba styków pomocniczych przełącznych0
Jako rozłącznik bezpieczeństwa
Liczba styków pomocniczych rozwiernych0
Zdolność łączeniowa przy 400 V [kW] 55 kW
Do montażu na płycie
Znamionowa moc pracy dla AC-23, 400 V [kW] 37 kW
Do montażu pośredniego
Znamionowy prąd ciągły Iu [A] 100 A
Wbudowany napęd silnikowy
Kolor elementu sterowniczego Czerwony
Jako wyłącznik awaryjny
Do montażu tablicowego 4-otworowego
Liczba styków pomocniczych zwiernych0
Z mechanizmem ryglującym
Maksymalne znamionowe napięcie pracy Ue AC [V] 690 V
Liczba łączników1
Znamionowy warunkowy prąd zwarciowy Iq [kA] 10 kA
Znamionowy prąd ciągły dla AC-21, 400 V [A] 100 A
Liczba biegunów3
Jako rozłącznik remontowy
Jako przełącznik nawrotny
Jako rozłącznik główny
